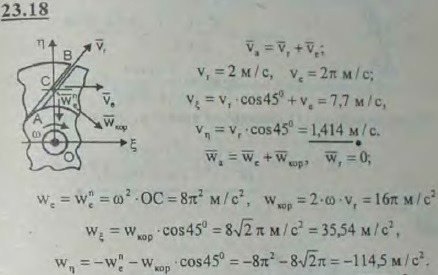

Компрессор с прямолинейными каналами равномерно вращается с угловой скоростью ω вокруг оси O, перпендикулярной плоскости рисунка. Воздух течет по каналам с постоянной относительной скоростью vr. Найти проекции абсолютной скорости и ускорения на оси координат для частицы воздуха, находящейся в точке C канала AB, при следующих данных: канал AB наклонен к радиусу OC под углом 45°, OC=0,5 м, ω=4π рад/с, vr=2 м/с.

Для просмотра изображения в полном размере нажмите на него
Компрессор с прямолинейными каналами равномерно вращается с угловой скоростью ω вокруг оси O, перпендикулярной плоскости рисунка. Воздух течет

Решение задачи 23.18
(Мещерский И.В.)
