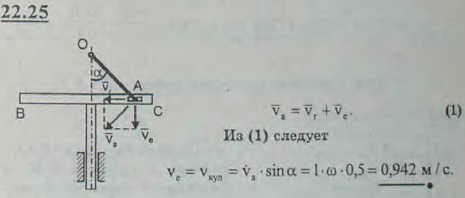

В кривошипно-кулисном механизме с поступательно движущейся кулисой BC кривошип OA (расположенный позади кулисы) длины l=0,2 м вращается с постоянной угловой скоростью, равной Зπ рад/с. Концом A, соединенным шарнирно с камнем, скользящим в прорези кулисы, он сообщает кулисе BC возвратно-поступательное движение. Определить скорость v кулисы в момент, когда кривошип образует с осью кулисы угол 30°.

Для просмотра изображения в полном размере нажмите на него
В кривошипно-кулисном механизме с поступательно движущейся кулисой BC кривошип OA расположенный позади кулисы длины l=0,2 м вращается с постоянной

Решение задачи 22.25
(Мещерский И.В.)
