Определить угловую скорость вращающейся кулисы кривошипно-кулисного механизма при четырех положениях кривошипа-двух вертикальных и двух горизонтальных, если a=60 см, l=80 см и угловая скорость кривошипа равна π рад/с. (См. рисунок к задаче 22.20.)

Для просмотра изображения в полном размере нажмите на него

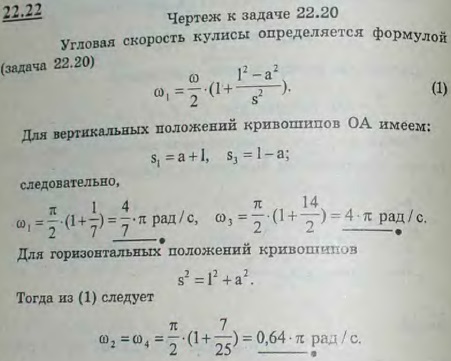

Определить угловую скорость вращающейся кулисы кривошипно-кулисного механизма при четырех положениях кривошипа-двух вертикальных и двух горизонтальных

Решение задачи 22.22
(Мещерский И.В.)
