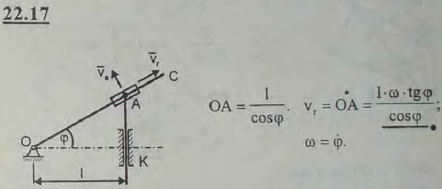

В кулисном механизме при качании кривошипа OC вокруг оси O, перпендикулярной плоскости рисунка, ползун A, перемещаясь вдоль кривошипа OC, приводит в движение стержень AB, движущийся в вертикальных направляющих K. Расстояние OK=l. Определить скорость движения ползуна A относительно кровошипа OC в функции от угловой скорости ω и угла поворота φ кривошипа.

Для просмотра изображения в полном размере нажмите на него

Решение задачи 22.17
(Мещерский И.В.)

<< Предыдущее

Следующее >>

22.15 В гидравлической турбине вода из направляющего аппарата попадает во вращающееся рабочее колесо, лопатки которого поставлены, во избежание входа воды с ударом, так, чтобы относительная скорость vr касалась лопатки. Найти относительную скорость частицы воды на наружном ободе колеса (в момент входа), если ее абсолютная скорость при входе v=15 м/с, угол между абсолютной скоростью и радиусом α=60°, радиус входа R=2 м, угловая скорость колеса равна π рад/с.

22.16 Частицы воды входят в турбину со скоростью u. Угол между скоростью u и касательной к ротору, проведенной в точке входа частицы, равен α. Внешний диаметр ротора D, его число оборотов в минуту n. Определить угол между лопаткой ротора и касательной в точке входа воды, при котором вода будет входить без удара (относительная скорость частиц в этом случае должна быть направлена вдоль лопаток).

22.18 Найти абсолютную скорость какой-либо точки M спарника AB, соединяющего кривошипы OA и O1B осей O и O1, если радиусы колес одинаковы: R=1 м; радиусы кривошипов: OA=O1B=0,5 м. Скорость экипажа v0=20 м/с. Скорость точки M определить для четырех моментов, когда кривошипы OA и O1B либо вертикальны, либо горизонтальны. Колеса катятся по рельсам без скольжения.

22.19 Колеса A и B вагона, движущегося со скоростью v по прямолинейному рельсу, катятся по нему без скольжения. Радиусы колес равны r, и расстояние между осями d. Определить скорость центра колеса A относительно системы координат, неизменно связанной с колесом B.
