Шары центробежного регулятора Уатта, вращающегося вокруг вертикальной оси с угловой скоростью ω=10 рад/с, благодаря изменению нагрузки машины отходят от этой оси, имея для своих стержней в данном положении угловую скорость ω1=1,2 рад/с. Найти абсолютную скорость шаров регулятора в рассматриваемый момент, если длина стержней l=0,5 м, расстояние между осями их подвеса 2e=0,1 м, углы, образованные стержнями с осью регулятора, α12=α=30°.

Для просмотра изображения в полном размере нажмите на него

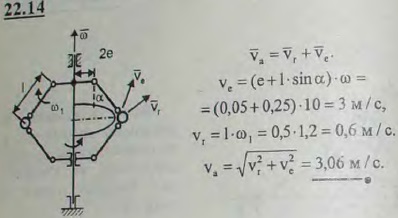

Шары центробежного регулятора Уатта, вращающегося вокруг вертикальной оси с угловой скоростью ω=10 рад/с, благодаря изменению нагрузки машины

Решение задачи 22.14
(Мещерский И.В.)
