В ротативном двигателе, схематически показанном на рисунке, цилиндры, прикрепленные к картеру, вращаются вместе с ним вокруг неподвижной оси вала O, а шатуны поршней вращаются вокруг пальца A неподвижного кривошипа OA. Указать:
1) траекторию абсолютного движения точек B поршней и
2) приближенное уравнение их относительного движения по отношению к цилиндрам, если цилиндры вращаются с угловой скоростью ω. Дано: OA=r и AB=l. Оси Ox и Oy имеют начало в центре вала. Принять, что λ=r/l мало.

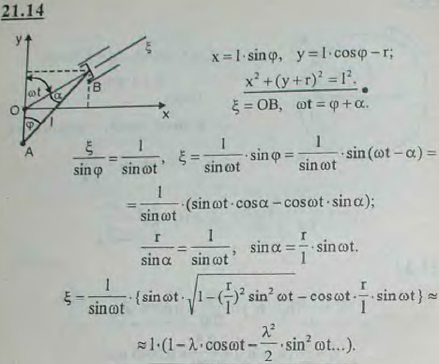

Для просмотра изображения в полном размере нажмите на него

В ротативном двигателе, схематически показанном на рисунке, цилиндры, прикрепленные к картеру, вращаются вместе с ним вокруг неподвижной оси

Решение задачи 21.14
(Мещерский И.В.)
