Резец M совершает поперечное возвратно-поступательное движение согласно закону x=a sin ωt. Найти уравнение траектории конца резца M относительно диска, вращающегося равномерно с угловой скоростью ω вокруг оси O, пересекающей абсолютную траекторию резца.

Для просмотра изображения в полном размере нажмите на него

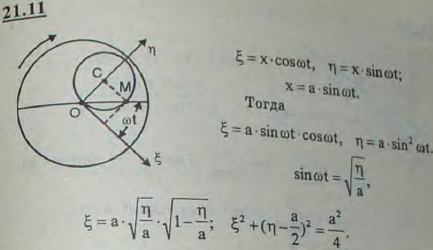

Резец M совершает поперечное возвратно-поступательное движение согласно закону x=a sin ωt. Найти уравнение траектории конца резца M относительно

Решение задачи 21.11
(Мещерский И.В.)
