Зная скорости изменения самолетных углов, определить проекции угловой скорости самолета на оси систем координат C_xyz и C_ξηζ (см. рисунок к предыдущей задаче).

Для просмотра изображения в полном размере нажмите на него

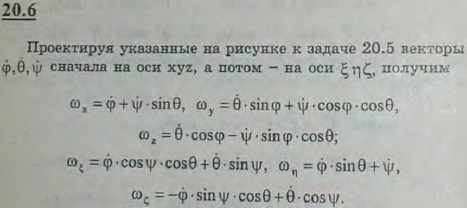

Решение задачи 20.6
(Мещерский И.В.)
