В условиях предыдущей задачи определить ускорения точек C и B, если радиус основания равен R.

Поиск задач

Найти задачу можно, введя ее условие. Если с первого раза не нашли решение на нужное готовое задание, попробуте поиск по другим похожим ключевым фразам из ее условия

Решение задач → Задачи по теоретической механике с решениями

Для просмотра изображения в полном размере нажмите на него

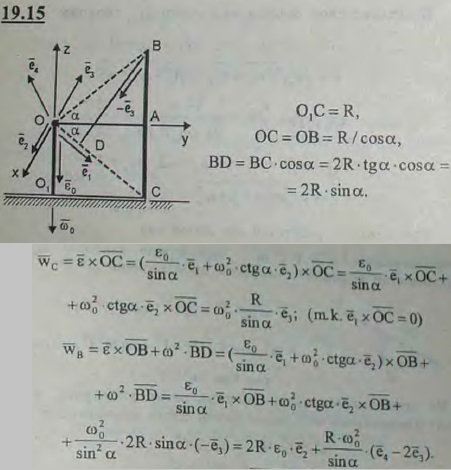

В условиях предыдущей задачи определить ускорения точек C и B, если радиус основания равен R.

Решение задачи 19.15
(Мещерский И.В.)

<< Предыдущее

Следующее >>

19.13 Найти уравнения мгновенной оси и величину угловой скорости ω тела, если известно, что проекции скорости точки M1(0;0;2) на координатные оси, связанные с телом, равны vx1=1 м/с, vy1=2 м/с, vz1=0, а направление скорости точки M2(0;1;2) определяется косинусами углов, образованных с осями координат:-2/3, +2/3,-1/3.

19.14 Коническое зубчатое колесо, свободно насаженное на кривошип OA, обкатывается по неподвижному коническому зубчатому основанию. Определить угловую скорость ω и угловое ускорение ε катящегося колеса, если модули угловой скорости и углового ускорения (их направления указаны на рисунке) кривошипа OA, вращающегося вокруг неподвижной оси O1O, соответственно равны ω0 и ε0.

20.1 Искусственная горизонтальная площадка на качающемся корабле создается с помощью карданова подвеса. Ось y1 вращения внешнего кольца параллельна продольной оси корабля; угол поворота внешнего кольца обозначается через β (угол бортовой качки). Угол поворота внутренней рамки обозначается через α. Для ориентации колец вводят три системы координат: система ξηζ связана с кораблем (ось ξ направлена к правому борту, ось η-к носу корабля, ось ζ-перпендикулярна палубе); система x1y1z1 связана с внешним кольцом (ось y1 совпадает с осью η); система xyz связана с внутренним кольцом (ось x совпадает с x1). Положительные направления отсчета углов видны из рисунков; при α=β=0 все системы отсчета совпадают. Определить ориентацию (соответствующие направляющие косинусы) внутреннего кольца подвеса относительно корабля.

20.2 Во втором способе установки карданова подвеса, описанного в предыдущей задаче, ось вращения внешнего кольца параллельна поперечной оси корабля. При этом способе подвеса ось ξ, связанная с кораблем, совпадает с осью x1 вращения внешнего кольца, а ось y вращения внутреннего кольца совпадает с осью y1, жестко связанной с внешним кольцом. Угол поворота внешнего кольца обозначается теперь α (угол килевой качки), а угол поворота внутреннего кольца-через β. Определить ориентацию внутреннего кольца подвеса относительно корабля.
