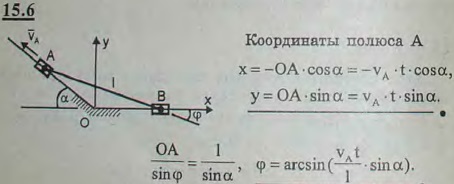

Муфты A и B, скользящие вдоль прямолинейных направляющих, соединены стержнем AB длины l. Муфта A движется с постоянной скоростью vA. Написать уравнения движения стержня AB, предполагая, что муфта A начала двигаться от точки O. За полюс принять точку A. Угол BOA равен π-α.

Для просмотра изображения в полном размере нажмите на него
Муфты A и B, скользящие вдоль прямолинейных направляющих, соединены стержнем AB длины l. Муфта A движется с постоянной скоростью vA. Написать

Решение задачи 15.6
(Мещерский И.В.)
<< Предыдущее Следующее >>
15.4 Шестеренка радиуса r, катящаяся внутри неподвижной шестеренки радиуса R, приводится в движение кривошипом OA, вращающимся равномерно вокруг оси O неподвижной шестеренки с угловой скоростью ω0. При t=0 угол φ0=0. Составить уравнения движения подвижной шестеренки, приняв ее центр A за полюс. 15.5 Найти уравнения движения шатуна, если кривошип вращается равномерно; за полюс взять точку A на оси пальца кривошипа; r-длина кривошипа, l-длина шатуна, ω0-угловая скорость кривошипа. При t=0 угол α=0. 15.7 Конец A стержня AB скользит по прямолинейной направляющей с постоянной скоростью v, причем стержень при движении опирается на штифт D. Написать уравнения движения стержня и его конца B. Длина стержня равна l, превышение штифта D над прямолинейной направляющей равно H. В начале движения конец стержня A совпадал с точкой O-началом неподвижной системы координат; OM=a. За полюс принять точку A. 15.8 Кривошип O1A длины a/2 вращается с постоянной угловой скоростью ω. С кривошипом в точке A шарнирно соединен стержень AB, проходящий все время через качающуюся муфту O, причем OO1=a/2. Найти уравнения движения стержня AB и траекторию (в полярных и декартовых координатах) точки M, находящейся на стержне на расстоянии a от шарнира A. За полюс принять точку A.
