Кулак, равномерно вращаясь вокруг оси O, создает равномерное возвратно-поступательное движение стержня AB. Время одного полного оборота кулака 8 c, уравнения движения стержня в течение этого времени имеют вид (x-в сантиметрах, t-в секундах)
x=30 + 5t, 0 ≤ t ≤ 4,
x=70-5t, 4 ≤ t ≤ 8.
Определить уравнения контура кулака и построить график движения стержня.

Для просмотра изображения в полном размере нажмите на него
Кулак, равномерно вращаясь вокруг оси O, создает равномерное возвратно-поступательное движение стержня AB. Время одного полного оборота кулака

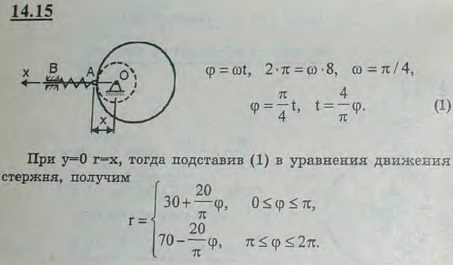

Решение задачи 14.15
(Мещерский И.В.)


<< Предыдущее Следующее >>
14.13 Найти закон движения стержня, если диаметр эксцентрика d=2r, а ось вращения O находится от оси диска C на расстоянии OC=a, ось Ox направлена по стержню, начало отсчета-на оси вращения, a/r=λ. 14.14 Написать уравнение движения поршня нецентрального кривошипно-ползунного механизма. Расстояние от оси вращения кривошипа до направляющей линейки h, длина кривошипа r, длина шатуна l; ось Cx направлена по направляющей ползуна. Начало отсчета расстояний-в крайнем правом положении ползуна; l/r=λ, h/r=k, φ=ω0t. 14.16 Найти закон движения и построить график возвратно-поступательного движения стержня AB, если задано уравнение профиля кулака r=(20 + 15φ/π) см, 0 < φ < 2π. Кулак равномерно вращается с угловой скоростью, равной 2π/3 рад/с. 14.17 Написать уравнение контура кулака, у которого полный ход стержня h=20 см соответствовал бы одной трети оборота, причем перемещения стержня должны быть в это время пропорциональны углу поворота. В течение следующей трети оборота стержень должен оставаться неподвижным, и, наконец, на протяжении последней трети он должен совершать обратный ход при тех же условиях, что и на первой трети. Наименьшее расстояние конца стержня от центра кулака равно 70 см.
