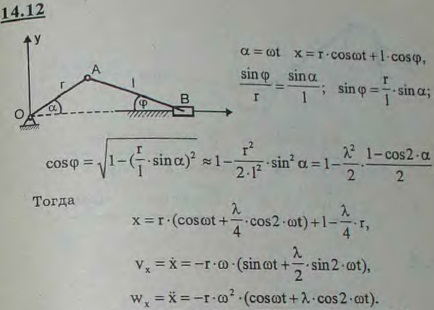

Определить закон движения, скорость и ускорение ползуна B кривошипно-ползунного механизма, если кривошип OA вращается с постоянной угловой скоростью ω0. Длина кривошипа OA=r, длина шатуна AB=l. Ось Ox направлена по направляющей ползуна. Начало отсчета-в центре O кривошипа. Отношение r/l=λ следует считать весьма малым (λ<<1); α=ω0t.

Для просмотра изображения в полном размере нажмите на него

Определить закон движения, скорость и ускорение ползуна B кривошипно-ползунного механизма, если кривошип OA вращается с постоянной угловой скоростью

Решение задачи 14.12
(Мещерский И.В.)
