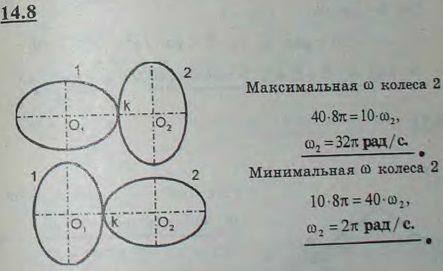

Найти наибольшую и наименьшую угловые скорости овального колеса O2, сцепленного с колесом O1, угловая скорость которого равна 8π рад/с. Оси вращения колес находятся в центрах овалов. Расстояние между осями равно 50 см. Полуоси овалов равны 40 и 10 см.

Для просмотра изображения в полном размере нажмите на него
Найти наибольшую и наименьшую угловые скорости овального колеса O2, сцепленного с колесом O1, угловая скорость которого равна 8π рад/с. Оси вращения

Решение задачи 14.8
(Мещерский И.В.)
<< Предыдущее Следующее >>
14.6 Для получения периодически изменяющихся угловых скоростей сцеплены два одинаковых эллиптических зубчатых колеса, из которых одно вращается равномерно вокруг оси O с угловой скоростью ω=9π рад/с, а другое приводится первым во вращательное движение вокруг оси O1. Оси O и O1 параллельны и проходят через фокусы эллипсов. Расстояние OO1 равно 50 см, полуоси эллипсов 25 и 15 см. Определить наименьшую и наибольшую угловые скорости колеса O1. 14.7 Вывести закон передачи вращения пары эллиптических зубчатых колес с полуосями a и b. Угловая скорость колеса I ω1=const. Расстояние между осями O1O2=2a, φ-угол, образованный прямой, соединяющей оси вращения, и большой осью эллиптического колеса I. Оси проходят через фокусы эллипсов. 14.9 Определить, через какой промежуток времени зубчатое коническое колесо O1 радиуса r1=10 см будет иметь угловую скорость, равную 144π рад/с, если оно приводится во вращение из состояния покоя таким же колесом O2 радиуса r2=15 см, вращающимся равноускоренно с угловым ускорением 4π рад/с2. 14.10 Ведущий вал I фрикционной передачи вращается с угловой скоростью ω=20π рад/с и на ходу передвигается (направление указано стрелкой) так, что расстояние d меняется по закону d=(10-0,5t) см (t-в секундах). Определить: 1) угловое ускорение вала II как функцию расстояния d; 2) ускорение точки на ободе колеса B в момент, когда d=r, даны радиусы фрикционных колес: r=5 см, R=15 см.
