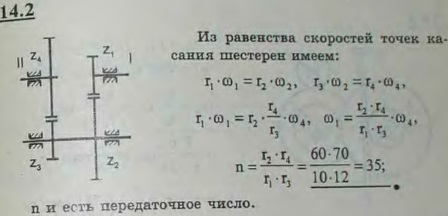

Редуктор скорости, служащий для замедления вращения и передающий вращение вала I валу II, состоит из четырех шестерен с соответствующим числом зубцов: z₁=10, z₂=60, z₃=12, z₄=70. Определить передаточное отношение механизма.

Для просмотра изображения в полном размере нажмите на него

Решение задачи 14.2
(Мещерский И.В.)

<< Предыдущее

Следующее >>

13.20 Стрелка гальванометра длины 3 см колеблется вокруг неподвижной оси по закону φ=φ0 sin kt. Определить ускорение конца стрелки в ее среднем и крайних положениях, а также моменты времени, при которых угловая скорость ω и угловое ускорение ε обращаются в нуль, если период колебаний равен 0,4 c, а угловая амплитуда φ0=π/30.

14.1 Угловая скорость зубчатого колеса I диаметра D1=360 мм равна 10π/3 рад/с. Чему должен равняться диаметр зубчатого колеса II, находящегося с колесом I во внутреннем зацеплении, угловая скорость которого в три раза больше угловой скорости колеса I?

14.3 Станок со шкивом A приводится в движение из состояния покоя бесконечным ремнем от шкива B электромотора; радиусы шкивов: r1=75 см, r2=30 см; после пуска в ход электромотора его угловое ускорение равно 0,4π рад/с2. Пренебрегая скольжением ремня по шкивам, определить через сколько времени угловая скорость станка будет равна 10π рад/с.

14.4 В механизме стрелочного индикатора движение от рейки мерительного штифта 1 передается шестерне 2, на оси которой укреплено зубчатое колесо 3, сцепляющееся с шестерней 4, несущей стрелку. Определить угловую скорость стрелки, если движение штифта задано уравнением x=a sin kt и радиусы зубчатых колес соответственно равны r2, r3 и r4.
