Механизм робота-манипулятора состоит из поворотного устройства с вертикальной осью (угол поворота-φ) и двух звеньев, расположенных в вертикальной плоскости (углы поворота звеньев-ϑ1 и ϑ2). Найти скорость центра схвата при переносе груза.

Для просмотра изображения в полном размере нажмите на него

Механизм робота-манипулятора состоит из поворотного устройства с вертикальной осью угол поворота-φ) и двух звеньев, расположенных в вертикальной

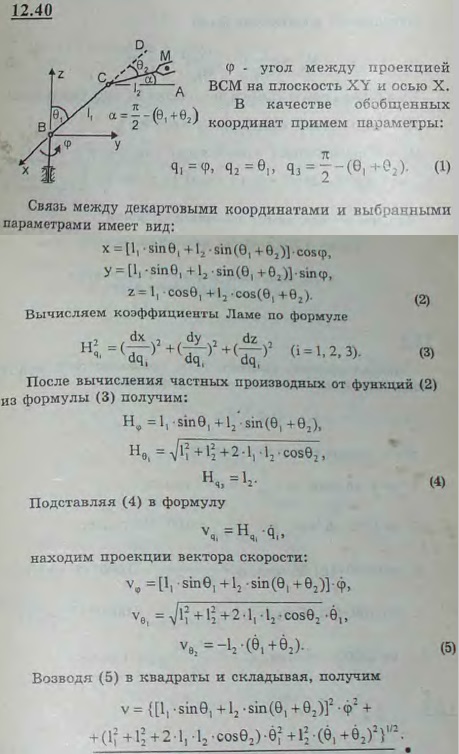

Решение задачи 12.40
(Мещерский И.В.)

<< Предыдущее

Следующее >>

12.38 Механизм робота-манипулятора состоит из поворотного устройства 1, колонны для вертикального перемещения 2 и выдвигающейся руки со схватом 3. Найти скорость и ускорение центра схвата при заданных φ(t), z(t), r(t).

12.39 Вертикальная колонна, несущая руку робота-манипулятора, может поворачиваться на угол φ. Рука со схватом поворачивается на угол ϑ и выдвигается на расстояние r. Найти скорость и ускорение центра схвата.

13.1 Определить угловую скорость: 1) секундной стрелки часов, 2) минутной стрелки часов, 3) часовой стрелки часов, 4) вращения Земли вокруг своей оси, считая, что Земля делает один оборот за 24 часа, 5) паровой турбины Лаваля, делающей 15000 об/мин.

13.2 Написать уравнение вращения диска паровой турбины при пуске в ход, если известно, что угол поворота пропорционален кубу времени и при t=3 с угловая скорость диска равна ω=27π рад/с.
