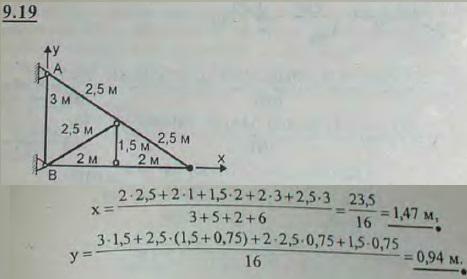

Найти координаты центра тяжести плоской фермы, состоящей из семи стержней, длины которых указаны на рисунке, если вес 1 м для всех стержней один и тот же.

Для просмотра изображения в полном размере нажмите на него

Решение задачи 9.19
(Мещерский И.В.)

<< Предыдущее

Следующее >>

9.17 Определить координаты центра тяжести контура прямоугольного параллелепипеда, ребра которого суть однородные бруски длиной: OA=0,8 м, OB=0,4 м, OC=0,6 м. Веса брусков равны соответственно: OA=250 Н, OB, OC и CD по 75 Н, CG-200 Н; AF-125 Н, AG и GE по 50 Н, BD, BF, DE и EF по 25 Н.

9.18 Найти координаты центра тяжести тела, имеющего вид стула, состоящего из стержней одинаковой длины и веса. Длина стержня равна 44 см.

9.20 Найти координаты центра тяжести деревянного молотка, состоящего из прямоугольного параллелепипеда и ручки с квадратным сечением. Дано: a=10 см, b=8 см, c=18 см, d=40 см, l=3 см.

9.21 Корпус легкого крейсера весит 19000 кН. Центр тяжести корпуса находится по вертикали над килем на высоте y1=6 м. После спуска на воду внутри корпуса установлены главные машины и котлы. Главные машины весят 4500 кН, и ордината центра тяжести их y2=3 м. Вес котлов равен 5000 кН, и ордината центра тяжести их y3=4,6 м. Определить ординату yC общего центра тяжести корпуса, машин и котлов.
