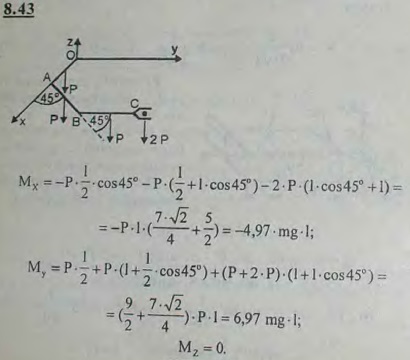

Четырехзвенный механизм робота-манипулятора расположен в горизонтальной плоскости Oxy. Длины всех звеньев одинаковы и равны l, масса каждого звена m. Масса объекта манипулирования 2m. Найти моменты сил тяжести относительно координатных осей. Звенья считать однородными стержнями.

Для просмотра изображения в полном размере нажмите на него
Четырехзвенный механизм робота-манипулятора расположен в горизонтальной плоскости Oxy. Длины всех звеньев одинаковы и равны l, масса каждого

Решение задачи 8.43
(Мещерский И.В.)
