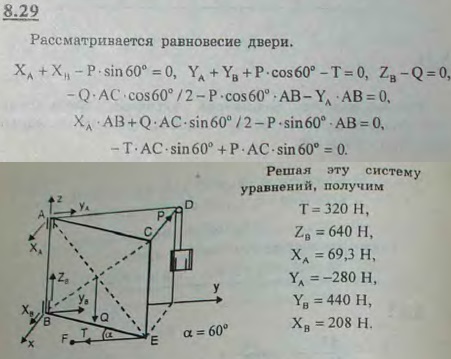

Прямоугольная дверь, имеющая вертикальную ось вращения AB, открыта на угол CAD=60° и удерживается в этом положении двумя веревками, из которых одна, CD, перекинута через блок и натягивается грузом P=320 Н, другая, EF, привязана к точке F пола. Вес двери 640 Н; ее ширина AC=AD=1,8 м; высота AB=2,4 м. Пренебрегая трением на блоке, определить натяжение T веревки EF, а также реакции цилиндрического шарнира в точке A и подпятника в точке B.
Для просмотра изображения в полном размере нажмите на него  |
Решение задачи 8.29
(Мещерский И.В.)
