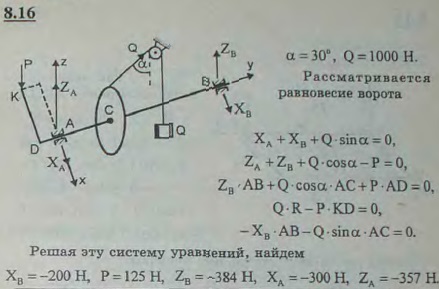

С помощью ворота, схематически изображенного на рисунке, удерживается груз Q=1 кН. Радиус барабана R=5 см. Длина рукоятки KD=40 см; AD=30 см; AC=40 см; CB=60 см. Веревка сходит с барабана по касательной, наклоненной к горизонту под углом 60°. Определить давление P на рукоятку и реакции опор A и B при том положении ворота, когда рукоятка KD горизонтальна.

Для просмотра изображения в полном размере нажмите на него
С помощью ворота, схематически изображенного на рисунке, удерживается груз Q=1 кН. Радиус барабана R=5 см. Длина рукоятки KD=40 см; AD=30 см

Решение задачи 8.16
(Мещерский И.В.)
<< Предыдущее Следующее >>
8.14 На горизонтальный вал AB насажены зубчатое колесо C радиуса 1 м и шестерня D радиуса 10 см. Другие размеры указаны на рисунке. К колесу C по направлению касательной приложена горизонтальная сила P=100 Н, а к шестерне D, также по касательной, приложена вертикальная сила Q. Определить силу Q и реакции подшипников A и B в положении равновесия. 8.15 Рабочий удерживает груз Q=800 Н с помощью ворота, схематически изображенного на рисунке; радиус барабана R=5 см; длина рукоятки AK=40 см, AC=CB=50 см. Определить давление P на рукоятку и давления оси ворота на опоры A и B при том положении ворота, когда рукоятка AK горизонтальна; сила P вертикальна. 8.17 На вал AB ворота намотана веревка, поддерживающая груз Q. Радиус колеса C, насаженного на вал, в шесть раз больше радиуса вала; другие размеры указаны на рисунке. Веревка, намотанная на окружность колеса и натягиваемая грузом P весом 60 Н, сходит с колеса по касательной, наклоненной к горизонту под углом α=30°. Определить вес груза Q, при котором ворот остается в равновесии, а также реакции подшипников A и B, пренебрегая весом вала и трением на блоке D. 8.18 Прямоугольная однородная полка ABCD веса G удерживается в горизонтальном положении тросом EH, составляющим с плоскостью полки угол α. Определить натяжение T троса (весом его пренебречь) и реакции петель A и B, если AK=KB=DE=EC и HK перпендикулярно AB.
