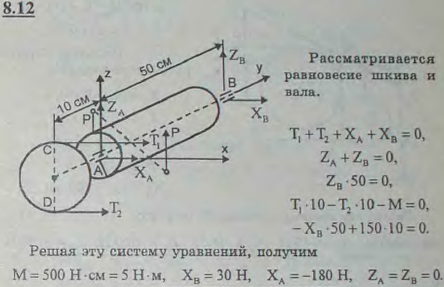

Ременный шкив CD динамо-машины имеет радиус 10 см; размеры вала AB указаны на рисунке. Натяжение верхней ведущей ветви ремня T1=100 Н, нижней ведомой T2=50 Н. Определить вращающий момент M и реакции подшипников A и B при равновесии системы, пренебрегая весом частей машины; (P,P)-пара, образуемая силами сопротивления.

Для просмотра изображения в полном размере нажмите на него
Ременный шкив CD динамо-машины имеет радиус 10 см; размеры вала AB указаны на рисунке. Натяжение верхней ведущей ветви ремня T1=100 Н, нижней

Решение задачи 8.12
(Мещерский И.В.)
<< Предыдущее Следующее >>
8.10 Круглый стол стоит на трех ножках A1, A2 и A3; в центре O помещен груз. Какому условию должны удовлетворять центральные углы φ1, φ2 и φ3 для того, чтобы давления на ножки A1, A2 и A3 относились, как 1:2:√3? При решении задачи берутся моменты сил относительно двух из радиусов OA1, OA2 и OA3. 8.11 Круглая пластинка, весом которой пренебрегаем, покоится в горизонтальном положении, опираясь центром на острие O. Не нарушая равновесия, по окружности пластинки разместили грузы: P1 веса 1,5 Н, P2 веса 1 Н и P3 веса 2 Н. Определить углы α и β. 8.13 На горизонтальный вал, лежащий в подшипниках A и B, действуют: с одной стороны вес тела Q=250 Н, привязанного к шкиву C радиуса 20 см посредством троса, а с другой стороны вес тела P=1 кН, надетого на стержень DE, неизменно скрепленный с валом AB под прямым углом. Даны расстояния: AC=20 см, CD=70 см, BD=10 см. В положении равновесия стержень DE отклонен от вертикали на угол 30°. Определить расстояние l центра тяжести тела P от оси вала AB и реакции подшипников A и B. 8.14 На горизонтальный вал AB насажены зубчатое колесо C радиуса 1 м и шестерня D радиуса 10 см. Другие размеры указаны на рисунке. К колесу C по направлению касательной приложена горизонтальная сила P=100 Н, а к шестерне D, также по касательной, приложена вертикальная сила Q. Определить силу Q и реакции подшипников A и B в положении равновесия.
