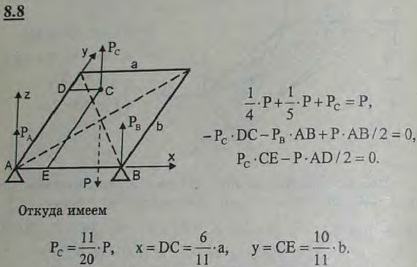

Однородная прямоугольная пластинка ABCD, опираясь на три точечные опоры, две из которых расположены в вершинах прямоугольника A и B, а третья-в некоторой точке E, удерживается в горизонтальном положении. Вес пластинки равен P. Давление на опоры в точках A и B соответственно равны P/4 и P/5. Найти давление NE на опору в точке E и координаты этой точки, если длины сторон пластинки равны a и b.

Для просмотра изображения в полном размере нажмите на него
Однородная прямоугольная пластинка ABCD, опираясь на три точечные опоры, две из которых расположены в вершинах прямоугольника A и B, а третья-в

Решение задачи 8.8
(Мещерский И.В.)
<< Предыдущее Следующее >>
8.6 Временный подъемный кран состоит из пирамиды с горизонтальным основанием в виде равностороннего треугольника ABC и с вертикальной гранью в виде равнобедренного треугольника ADB; в точках O и D шарнирно закреплена вертикальная ось крана, вокруг которой может вращаться стрела OE, несущая груз P. Основание ABC прикреплено к фундаменту подшипниками A и B и вертикальным болтом C. Определить реакции опор при расположении стрелы в плоскости симметрии крана, если вес груза P=12 кН, вес крана Q=6 кН, причем расстояние его центра тяжести S от оси OD равно h=1 м, a=4 м, b=4 м. 8.7 Крышка светового машинного люка удерживается в горизонтальном положении стойкой FG, упирающейся в крышку в точке F на расстоянии EF=1,5 м от оси крышки. Вес крышки P=180 Н; длина ее CD=2,3 м; ширина CE=0,75 м, а расстояния шарниров A и B от краев крышки AE=BC=0,15 м. Найти реакции шарниров A и B и усилие S в стойке FG. 8.9 Стол стоит на трех ножках, концы которых A, B и C образуют равносторонний треугольник со стороной a. Вес стола равен P, причем центр тяжести его расположен на вертикали zOO1, проходящей через центр O1 треугольника ABC. На столе помещен груз p в точке M, координаты которой x и y; ось Oy параллельна AB. Определить давление каждой ножки на пол. 8.10 Круглый стол стоит на трех ножках A1, A2 и A3; в центре O помещен груз. Какому условию должны удовлетворять центральные углы φ1, φ2 и φ3 для того, чтобы давления на ножки A1, A2 и A3 относились, как 1:2:√3? При решении задачи берутся моменты сил относительно двух из радиусов OA1, OA2 и OA3.
