Равнодействующие P=8000 кН и F=5200 кН сил давления воды на плотину приложены в средней вертикальной плоскости перпендикулярно соответствующим граням на расстоянии H=4 м и h=2,4 м от основания. Сила веса G1=12000 кН прямоугольной части плотины приложена в ее центре, а сила веса G2=6000 кН треугольной части-на расстоянии одной трети длины нижнего основания треугольного сечения от вертикальной грани этого сечения. Ширина плотины в основании b=10 м, в верхней части a=5 м; tg α=5/12. Определить равнодействующую распределенных сил реакции грунта, на котором установлена плотина.

Для просмотра изображения в полном размере нажмите на него

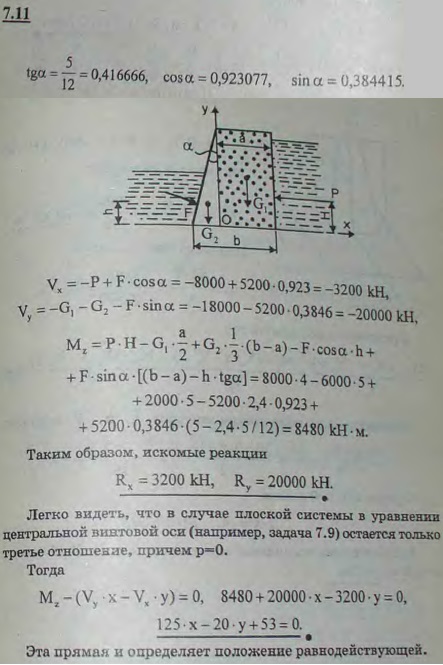

Равнодействующие P=8000 кН и F=5200 кН сил давления воды на плотину приложены в средней вертикальной плоскости перпендикулярно соответствующим

Решение задачи 7.11
(Мещерский И.В.)
