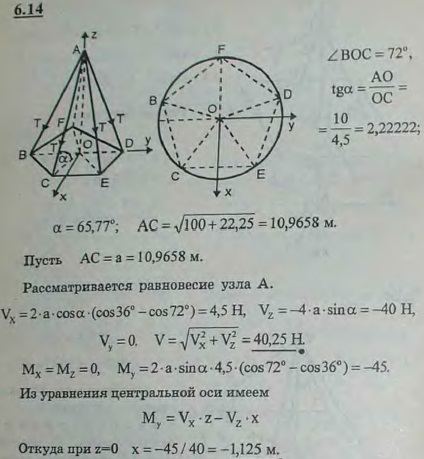

Четыре ребра AB, AC, AD и AE правильной пятиугольной пирамиды изображают по величине и направлению четыре силы в масштабе 1 Н в 1 м. Зная высоту пирамиды AO=10 м и радиус круга, описанного около основания, OC=4,5 м, найти равнодействующую R и расстояние x от точки O до точки пересечения равнодействующей с основанием.

Для просмотра изображения в полном размере нажмите на него

Решение задачи 6.14
(Мещерский И.В.)

<< Предыдущее

Следующее >>

6.12 Угловой столб AB, поддерживающий воздушный кабель, удерживается двумя оттяжками AC и AD, причем ∠CBD=90°. Определить усилия в столбе и оттяжках в зависимости от угла φ, образованного одной из двух ветвей кабеля с плоскостью CBA. Ветви кабеля горизонтальны и взаимно перпендикулярны, натяжения в них одинаковы и равны T.

6.13 Мачта AB удерживается в вертикальном положении посредством четырех симметрично расположенных оттяжек. Угол между каждыми двумя смежными оттяжками равен 60°. Определить давление мачты на землю, если натяжение каждой из оттяжек равно 1 кН, а вес мачты 2 кН.

6.15 К вершине B треножника ABCD подвешен груз E, вес которого 100 Н. Ножки имеют равную длину, укреплены на горизонтальном полу и образуют между собой равные углы. Определить усилие в каждой из ножек, если известно, что они образуют с вертикалью BE углы в 30°.

6.16 Найти усилия S в ногах AD, BD и CD треноги, образующих углы в 60° с горизонтальной плоскостью, если вес P равномерно поднимаемого груза равен 3 кН. При этом AB=BC=AC. (Вид сверху рисунка аналогичен рис. 6.17 (задача 2829))
