Угловой столб составлен из двух одинаково наклоненных брусьев AB и AC, скрепленных в вершине посредством шарнира. Угол BAC=30°. Столб поддерживает два горизонтальных провода AD и AE, составляющих между собой прямой угол. Натяжение каждого провода равно 1 кН. Определить усилия в брусьях, предполагая, что плоскость BAC делит пополам угол DAE, пренебрегая весом брусьев.

Для просмотра изображения в полном размере нажмите на него

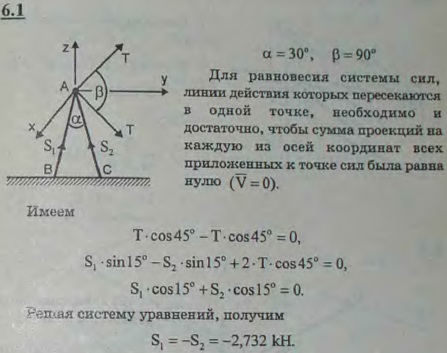

Решение задачи 6.1
(Мещерский И.В.)
