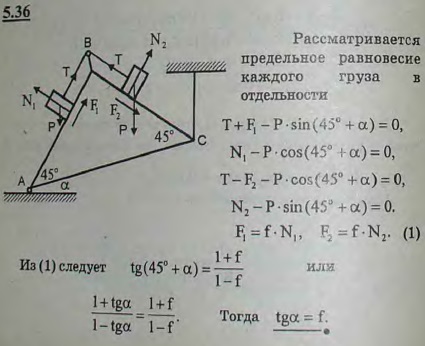

На гранях AB и BC призмы ABC помещены два одинаковых тела G и H веса P, связанные нитью, перекинутой через блок в точке B. Коэффициент трения между телами и гранями призмы равен f. Углы BAC и BCA равны 45°. Определить, пренебрегая трением на блоке, величину угла α наклона грани AC к горизонту, необходимую для того, чтобы груз G начал опускаться.

Для просмотра изображения в полном размере нажмите на него
На гранях AB и BC призмы ABC помещены два одинаковых тела G и H веса P, связанные нитью, перекинутой через блок в точке B. Коэффициент трения

Решение задачи 5.36
(Мещерский И.В.)
