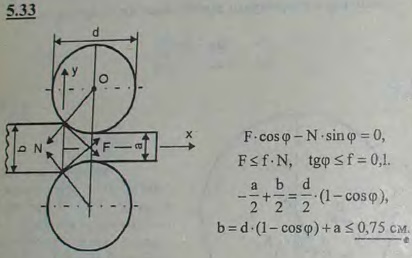

Прокатный стан состоит из двух валов диаметром d=50 см, вращающихся в противоположные стороны, указанные стрелками на рисунке; расстояние между валами a=0,5 см. Какой толщины b листы можно прокатывать на этом стане, если коэффициент трения для раскаленного железа и чугунных валов f=0,1?
Для работы стана необходимо, чтобы лист захватывался вращающимися валами, т.е. чтобы равнодействующая приложенных к листу нормальных реакций и сил трения в точках A и B была направлена по горизонтали вправо.
Для просмотра изображения в полном размере нажмите на него  |
Решение задачи 5.33
(Мещерский И.В.)
| << Предыдущее
|
Следующее >>
|
|
5.31 Однородный брус опирается в точке A на негладкий горизонтальный пол и удерживается в точке B веревкой. Коэффициент трения бруса о пол равен f. Угол α, образуемый брусом с полом, равен 45°. При каком угле φ наклона веревки к горизонту брус начнет скользить?
|
5.32 Однородный стержень своими концами A и B может скользить по негладкой окружности радиуса a. Расстояние OC стержня до центра O окружности, расположенной в вертикальной плоскости, равно b. Коэффициент трения между стержнем и окружностью равен f. Определить для положений равновесия стержня угол φ, составляемый прямой OC с вертикальным диаметром окружности.
|
5.34 Блок радиуса R снабжен двумя шипами радиуса r, симметрично расположенными относительно его средней плоскости. Шипы опираются на две цилиндрические поверхности AB с горизонтальными образующими. На блок намотан трос, к которому подвешены грузы P и P1, причем P > P1. Определить наименьшую величину груза P1, при которой блок будет находиться в равновесии, предполагая, что коэффициент трения шипов о цилиндрические поверхности AB равен f, а вес блока с шипами Q. Указанное на рисунке положение системы не может быть положением равновесия; последнее требуется предварительно найти.
|
5.35 Для опускания грузов употребляется ворот с тормозом, изображенный на рисунке. С барабаном, на который намотана цепь, скреплено концентрическое деревянное колесо, которое тормозят, надавливая на конец A рычага AB, соединенного цепью CD с концом D тормозного рычага ED. Диаметр колеса a=50 см; диаметр барабана b=20 см; ED=120 см; FE=60 см; AB=1 м; BC=10 см. Определить силу P, уравновешивающую груз Q=8 кН, подвешенный к подвижному блоку, если коэффициент трения дерева о сталь f=0,4; размерами колодки F пренебрегаем.
|
|
