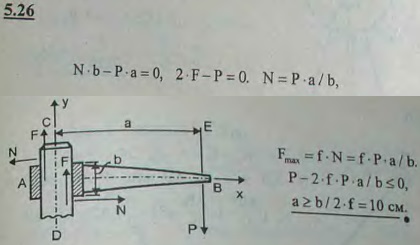

Горизонтальный стержень AB имеет на конце A отверстие, которым он надет на вертикальную круглую стойку CD; длина втулки b=2 см; в точке E на расстоянии a от оси стойки к стержню подвешен груз P. Определить, пренебрегая весом стержня AB, расстояние a так, чтобы под действием груза P стержень оставался в равновесии, если коэффициент трения между стержнем и стойкой f=0,1.

Для просмотра изображения в полном размере нажмите на него
Горизонтальный стержень AB имеет на конце A отверстие, которым он надет на вертикальную круглую стойку CD; длина втулки b=2 см; в точке E на

Решение задачи 5.26
(Мещерский И.В.)
<< Предыдущее Следующее >>
5.24 Кронштейн, нагруженный вертикальной силой P=600 Н, прикреплен к стене двумя болтами. Определить затяжку болтов, необходимую для укрепления кронштейна на стене. Коэффициент трения между кронштейном и стеной f=0,3. Для большей осторожности расчет произвести в предположении, что затянут только верхний болт и что болты поставлены с зазором и не должны работать на срез. Дано b/a > f. Указание. Затяжкой называется усилие, действующее вдоль оси болта. Полная затяжка верхнего болта состоит из двух частей: первая устраняет возможность отрыва кронштейна и опрокидывания его вокруг нижнего болта, вторая обеспечивает то нормальное давление верхней части кронштейна на стену, которое вызывает необходимую силу трения. 5.25 Пест AB приводится в движение пальцами M, насаженными на вал. Вес песта 180 Н. Расстояние между направляющими C и D равно b=1,5 м. Расстояние точки прикосновения пальца к выступу от оси песта a=0,15 м. Найти силу P, необходимую для подъема песта, если принять во внимание силу трения между направляющими C и D и пестом, равную 0,15 давления между трущимися частями. 5.27 К вертикальной стене приставлена лестница AB, опирающаяся своим нижним концом на горизонтальный пол. Коэффициент трения лестницы о стену f1, о пол f2. Вес лестницы вместе с находящимся на ней человеком равен p и приложен в точке C, которая делит длину лестницы в отношении m/n. Определить наибольший угол α, составляемый лестницей со стеной в положении равновесия, а также нормальные составляющие реакций NA стены и NB пола для этого значения α. 5.28 Лестница AB веса P упирается в гладкую стену и опирается на горизонтальный негладкий пол. Коэффициент трения лестницы о пол равен f. Под каким углом α к полу надо поставить лестницу, чтобы по ней мог подняться доверху человек, вес которого p?
