Трамвайная дверь отодвигается с трением в нижнем пазу. Коэффициент трения f не более 0,5. Определить наибольшую высоту h, на которой можно поместить ручку двери, чтобы дверь при отодвигании не опрокидывалась. Ширина двери l=0,8 м; центр тяжести двери находится на ее вертикальной оси симметрии.

Для просмотра изображения в полном размере нажмите на него

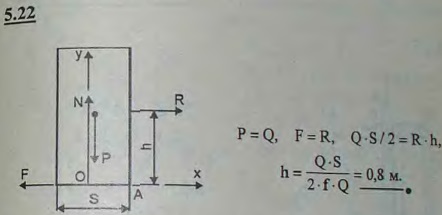

Трамвайная дверь отодвигается с трением в нижнем пазу. Коэффициент трения f не более 0,5. Определить наибольшую высоту h, на которой можно поместить

Решение задачи 5.22
(Мещерский И.В.)
<< Предыдущее Следующее >>
5.20. Груз Q может скользить по шероховатым горизонтальным направляющим AB. К грузу прикреплен трос, несущий груз Р. Определить границы участков, где равновесие невозможно, если вес груза Q=100 Н, груза Р=45 Н, коэффициент трения скольжения f=0,5. Расстояние от центра блока D до оси направляющих h=15 см. Размерами блока D и груза Q пренебречь. 5.21 К валу приложена пара сил с моментом M=100 Н*м. На валу заключено тормозное колесо, радиус r которого равен 25 см. Найти, с какой силой Q надо прижимать к колесу тормозные колодки, чтобы колесо оставалось в покое, если коэффициент трения покоя f между колесом и колодками равен 0,25. 5.23 Цилиндрический вал веса Q и радиуса R приводится во вращение грузом, подвешенным к нему на веревке; вес груза равен P. Радиус шипов вала r=R/2. Коэффициент трения в подшипниках равен 0,05. Определить, при каком отношении веса Q к весу P груза последний опускается равномерно. 5.24 Кронштейн, нагруженный вертикальной силой P=600 Н, прикреплен к стене двумя болтами. Определить затяжку болтов, необходимую для укрепления кронштейна на стене. Коэффициент трения между кронштейном и стеной f=0,3. Для большей осторожности расчет произвести в предположении, что затянут только верхний болт и что болты поставлены с зазором и не должны работать на срез. Дано b/a > f. Указание. Затяжкой называется усилие, действующее вдоль оси болта. Полная затяжка верхнего болта состоит из двух частей: первая устраняет возможность отрыва кронштейна и опрокидывания его вокруг нижнего болта, вторая обеспечивает то нормальное давление верхней части кронштейна на стену, которое вызывает необходимую силу трения.
