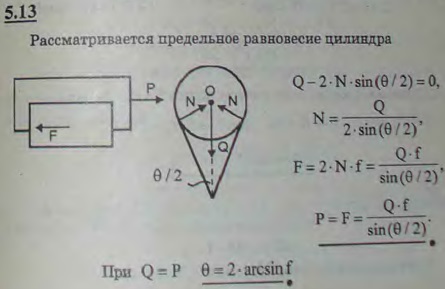

Цилиндр A лежит в направляющих B, поперечное сечение которых-симметричный клин с углом раствора θ. Коэффициент трения между цилиндром A и направляющей B равен f. Вес цилиндра равен Q. При какой величине силы P цилиндр начнет двигаться горизонтально? Каков должен быть угол θ, чтобы движение началось при значении силы P, равной весу цилиндра Q?

Для просмотра изображения в полном размере нажмите на него
Цилиндр A лежит в направляющих B, поперечное сечение которых-симметричный клин с углом раствора θ. Коэффициент трения между цилиндром A и направляющей

Решение задачи 5.13
(Мещерский И.В.)
