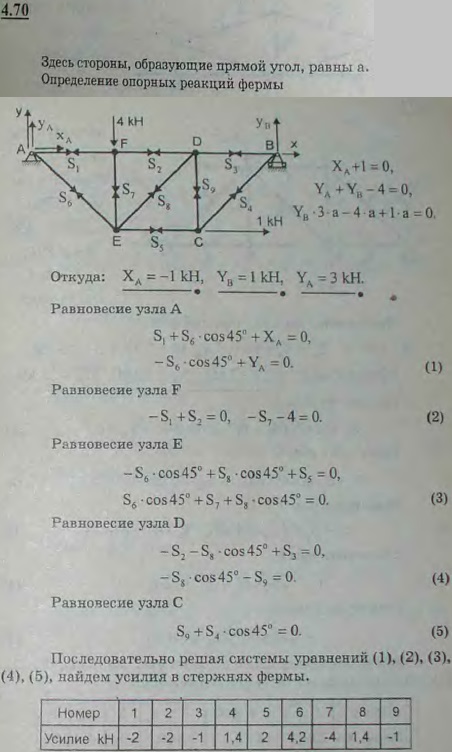

Определить опорные реакции и усилия в стержнях раскосной фермы, изображенной на рисунке вместе с нагрузкой.

Поиск задач

Найти задачу можно, введя ее условие. Если с первого раза не нашли решение на нужное готовое задание, попробуте поиск по другим похожим ключевым фразам из ее условия

Решение задач → Задачи по теоретической механике с решениями

Для просмотра изображения в полном размере нажмите на него

Решение задачи 4.70
(Мещерский И.В.)

<< Предыдущее

Следующее >>

4.68 Определить опорные реакции и усилия в стержнях фермы крана, изображенного вместе с приложенными к нему силами на рисунке.

4.69 Определить опорные реакции и усилия в стержнях сооружения, изображенного вместе с действующими на него силами на рисунке. Как в этой, так и в следующих задачах ось Ox направлена по горизонтальной прямой AB вправо, а ось Oy-по вертикали вверх.

4.71 Определить опорные реакции и усилия в стержнях мостовой фермы, которая вместе с приложенными к ней силами изображена на рисунке.

4.72 Определить опорные реакции и усилия в стержнях сооружения, изображенного вместе с приложенными к нему силами на рисунке. Стержни 3 и 4 не соединены шарниром в точке их пересечения.
