На двух одинаковых круглых однородных цилиндрах радиуса r и веса P каждый, лежащих на горизонтальной плоскости и связанных за центры нерастяжимой нитью длины 2r, покоится третий однородный цилиндр радиуса R и веса Q. Определить натяжение нити, давление цилиндров на плоскость и взаимное давление цилиндров. Трением пренебречь.

Для просмотра изображения в полном размере нажмите на него

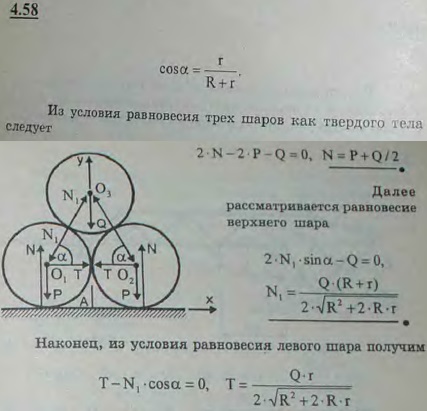

Решение задачи 4.58
(Мещерский И.В.)
