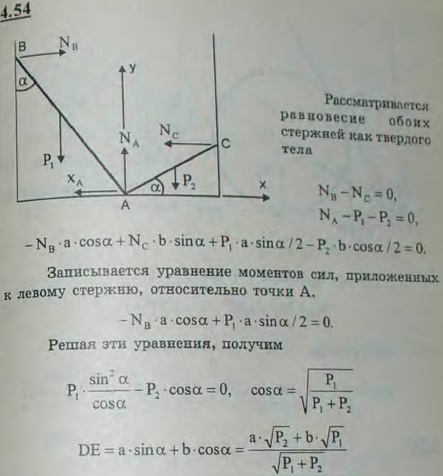

Два однородных стержня AB и AC опираются в точке A на гладкий горизонтальный пол и друг на друга по гладким вертикальным плоскостям, а в точках B и C на гладкие вертикальные стены. Определить расстояние DE между стенами, при котором стержни находятся в положении равновесия, образуя друг с другом угол в 90°, если дано: длина AB равна a, длина AC равна b, вес AB равен P₁, вес AC равен P₂.

Для просмотра изображения в полном размере нажмите на него

Два однородных стержня AB и AC опираются в точке A на гладкий горизонтальный пол и друг на друга по гладким вертикальным плоскостям, а в точках

Решение задачи 4.54
(Мещерский И.В.)

<< Предыдущее

Следующее >>

4.52 Груз P веса 4,8 кН удерживается на гладкой наклонной плоскости посредством веревки, параллельной плоскости и намотанной на неподвижный вал лебедки ABC. Угол наклона плоскости к горизонту 60°. Вес лебедки Q=2,4 кН, ее центр тяжести находится на прямой CO; лебедка опирается в точке A на гладкий пол, а в точке B прикреплена к полу болтом. Найти опорные реакции, пренебрегая расстоянием веревки от плоскости.

4.53 Однородный стержень AB длины 2l и веса P может вращаться вокруг горизонтальной оси на конце A стержня. Он опирается на однородный стержень CD той же длины 2l, который может вращаться вокруг горизонтальной оси, проходящей через его середину E. Точки A и E лежат на одной вертикали на расстоянии AE=l. К концу D подвешен груз Q=2P. Определить угол φ, образуемый стержнем AB с вертикалью в положении равновесия, пренебрегая трением.

4.55 Однородный брусок AB, который может вращаться вокруг горизонтальной оси A, опирается на поверхность гладкого цилиндра радиуса r, лежащего на гладкой горизонтальной плоскости и удерживаемого нерастяжимой нитью AC. Вес бруска 16 Н; длина AB=Зr, AC=2r. Определить натяжение нити T и силу давления бруска на шарнир A.

4.56 Между двумя гладкими наклонными плоскостями OA и OB положены два гладких соприкасающихся однородных цилиндра: цилиндр с центром C1 веса P1=10 Н и цилиндр с центром C2 веса P2=30 Н. Определить угол φ, составляемый прямой C1C2 с горизонтальной осью xOx1, давления N1 и N2 цилиндров на плоскости, а также силу N взаимного давления цилиндров, если угол AOx1=60°, а угол BOx=30°.
