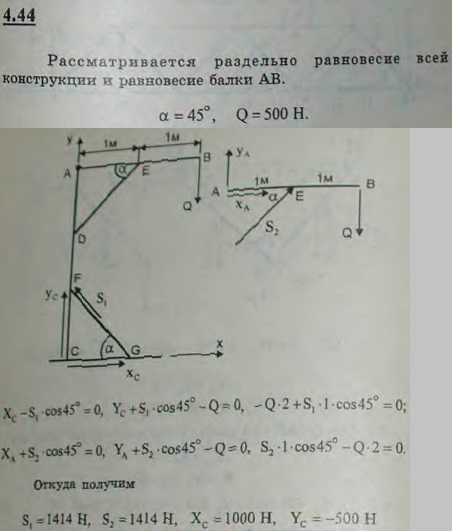

Горизонтальная балка AB длины 2 м, прикрепленная к вертикальному столбу AC в точке A и подпертая подкосом DE, несет на конце груз Q веса 500 Н; столб AC укреплен подкосом FG, причем AE=CG=1 м; подкосы DE и FG наклонены под углом 45° к горизонту. Найти усилия SE и SF в подкосах DE и FG и реакцию грунта в точке C, предполагая, что крепления шарнирные, и пренебрегая весом балки, столба и подкосов.

Для просмотра изображения в полном размере нажмите на него
Горизонтальная балка AB длины 2 м, прикрепленная к вертикальному столбу AC в точке A и подпертая подкосом DE, несет на конце груз Q веса 500

Решение задачи 4.44
(Мещерский И.В.)
<< Предыдущее Следующее >>
4.42 Два стержня AC и BD одинаковой длины шарнирно соединены в точке D и так же прикреплены к вертикальной стене в точках A и B. Стержень AC расположен горизонтально, стержень BD образует угол 60° с вертикальной стеной. Стержень AC в точке E нагружен вертикальной силой P1=40 Н и в точке C силой Q=100 Н, наклоненной к горизонту под углом 45°. Стержень BD в точке F нагружен вертикальной силой P2=40 Н. Дано: AE=EC, BF=FD. Определить реакции шарниров A и B. 4.43 Подвеска состоит из двух балок AB и CD, соединенных шарнирно в точке D и прикрепленных к потолку шарнирами A и C. Вес балки AB равен 60 Н и приложен в точке E. Вес балки CD равен 50 Н и приложен в точке F. В точке B к балке AB приложена вертикальная сила P=200 Н. Определить реакции в шарнирах A и C, если заданы следующие размеры: AB=1 м; CD=0,8 м; AE=0,4 м; CF=0,4 м; углы наклона балок AB и CD к горизонту соответственно равны: α=60° и β=45°. 4.45 В мостовой ферме, изображенной на рисунке, на узлы C и D приходится одинаковая вертикальная нагрузка P=100 кН; наклонные стержни составляют углы 45° с горизонтом. Найти усилия в стержнях 1, 2, 3, 4, 5 и 6, вызываемые данной нагрузкой. 4.46 В мостовой ферме, изображенной на рисунке, узлы C, D и E загружены одинаковой вертикальной нагрузкой P=100 кН. Наклонные стержни составляют углы 45° с горизонтом. Найти усилия в стержнях 1, 2, 3, 4, 5, 6, 7, 8 и 9, вызываемые данной нагрузкой.
