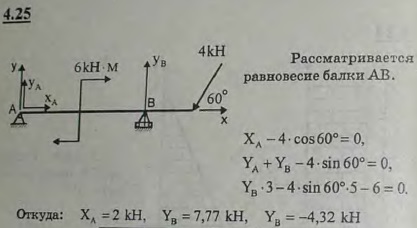

Определить реакции опор A и B балки, находящейся под действием одной сосредоточенной силы и пары сил. Нагрузка и размеры указаны на рисунке.

Для просмотра изображения в полном размере нажмите на него
Определить реакции опор A и B балки, находящейся под действием одной сосредоточенной силы и пары сил. Нагрузка и размеры указаны на рисунке

Решение задачи 4.25
(Мещерский И.В.)
