Арочная ферма имеет неподвижный опорный шарнир в точке A, в точке B-подвижную гладкую опору, плоскость которой наклонена к горизонту под углом 30°. Пролет AB=20 м. Центр тяжести фермы, вес которой вместе со снеговой нагрузкой равен 100 кН, находится в точке C, расположенной над серединой пролета AB. Равнодействующая сил давления ветра F равна 20 кН и направлена параллельно AB, линия ее действия отстоит от AB на 4 м. Определить опорные реакции.

Для просмотра изображения в полном размере нажмите на него

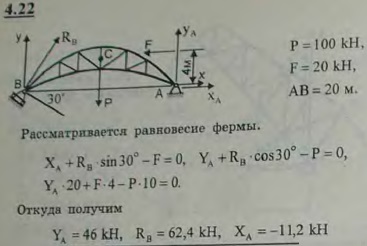

Арочная ферма имеет неподвижный опорный шарнир в точке A, в точке B-подвижную гладкую опору, плоскость которой наклонена к горизонту под углом

Решение задачи 4.22
(Мещерский И.В.)
