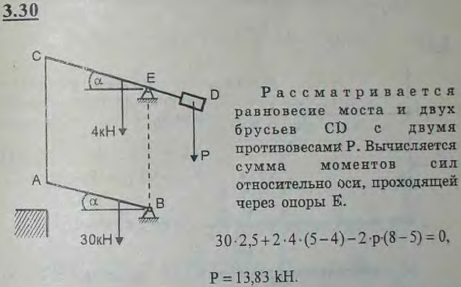

Подъемный мост AB поднимается посредством двух брусьев CD длины 8 м, веса 4 кН, по одному с каждой стороны моста; длина моста AB=CE=5 м; длина цепи AC=BE; вес моста 30 кН и может считаться приложенным в середине AB. Рассчитать вес противовесов P, уравновешивающих мост.

Для просмотра изображения в полном размере нажмите на него
Подъемный мост AB поднимается посредством двух брусьев CD длины 8 м, веса 4 кН, по одному с каждой стороны моста; длина моста AB=CE=5 м; длина

Решение задачи 3.30
(Мещерский И.В.)
<< Предыдущее Следующее >>
3.28. Два однородных стержня AB и BC одинакового поперечного сечения, из которых AB вдвое короче BC, соединенные своими концами под углом 60°, образуют ломаный рычаг ABC. Y конца A рычаг подвешен на нити AD. Определить угол α наклона стержня BC к горизонту при равновесии рычага; поперечными размерами стержней пренебречь. 3.29. Два стержня AB и OC, вес единицы длины которых равен 2p, скреплены под прямым углом в точке C. Стержень OC может вращаться вокруг горизонтальной оси O; AC=CB=a, OC=b. В точках A и B подвешены гири, веса которых P1 и P2; P2>P1. Определить угол α наклона стержня AB к горизонту в положении равновесия. 3.31. Главную часть дифференциального блока составляют два неизменно связанных между собой шкива A, ось которых подвешена к неподвижному крюку. Желоба их снабжены зубцами, захватывающими бесконечную цепь, образующую две петли, в одну из которых помещен подвижной блок B. К подвижному блоку подвешен поднимаемый груз Q, а к свисающей с большого блока ветви свободной петли приложено усилие P. Радиусы шкивов A суть R и r, причем r<R. Требуется найти зависимость усилия P от величины поднимаемого груза Q и определить это усилие в случае: Q=500 Н, R=25 см, r=24 см. Трением пренебречь. 3.32. Дифференциальный рычаг состоит из стержня AB, имеющего неподвижную опорную призму в точке C, и перекладины DE, соединенной с рычагом AB посредством шарнирных серег AD и EF. Груз Q=1 кН подвешен к перекладине в точке G посредством призмы. Расстояние между вертикалями, проведенными через точки C и G, равно 1 мм. Определить вес гири P, которую нужно подвесить к рычагу AB в точке H на расстоянии CH=1 м для того, чтобы уравновесить груз Q. Трением пренебречь.
