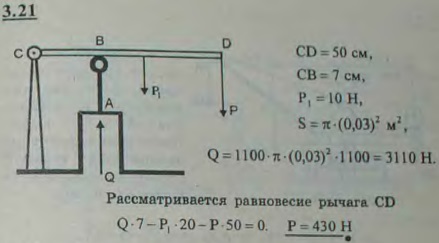

Предохранительный клапан A парового котла соединен стержнем AB с однородным рычагом CD длины 50 см и веса 10 Н, который может вращаться вокруг неподвижной оси C; диаметр клапана d=6 см, плечо BC=7 см. Какой груз Q нужно подвесить к концу D рычага для того, чтобы клапан сам открывался при давлении в котле, равном 1100 кПа?

Для просмотра изображения в полном размере нажмите на него

Решение задачи 3.21
(Мещерский И.В.)

<< Предыдущее

Следующее >>

3.19. Горизонтальная балка AC, опертая в точках B и C, несет между опорами B и C равномерно распределенную нагрузку интенсивности q Н/м; на участке AB интенсивность нагрузки уменьшается по линейному закону до нуля. Найти реакции опор B и C, пренебрегая весом балки.

3.20. Прямоугольный щит AB ирригационного канала может вращаться относительно оси O. Если уровень воды невысок, щит закрыт, но, когда вода достигает некоторого уровня H, щит поворачивается вокруг оси и открывает канал. Пренебрегая трением и весом щита, определить высоту H, при которой открывается щит.

3.22. Несколько одинаковых однородных плит длины 2l сложены так, что часть каждой плиты выступает над плитой нижележащей. Определить предельные длины выступающих частей, при которых плиты будут находиться в равновесии.

3.23. Железнодорожный кран опирается на рельсы, расстояние между которыми равно 1,5 м. Вес тележки крана равен 30 кН, центр тяжести ее находится в точке A, лежащей на линии KL пересечения плоскости симметрии тележки с плоскостью рисунка. Вес лебедки B крана равен 10 кН, центр тяжести ее лежит в точке C на расстоянии 0,1 м от прямой KL. Вес противовеса D равен 20 кН, центр тяжести его лежит в точке E на расстоянии 1 м от прямой KL. Вес укосины FG равен 5 кН, и центр тяжести ее находится в точке H на расстоянии 1 м от прямой KL. Вылет крана LM=2 м. Определить наибольший груз Q, который не опрокинет крана.
