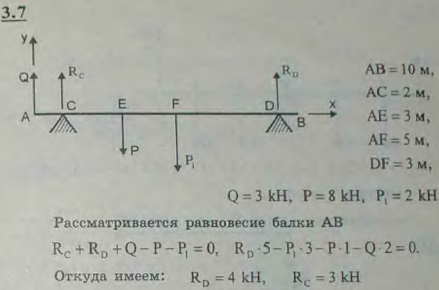

Балка AB длины 10 м и веса 2 кН лежит на двух опорах C и D. Опора C отстоит от конца A на 2 м, опора D от конца B-на 3 м. Конец балки A оттягивается вертикально вверх посредством перекинутого через блок троса, на котором подвешен груз Q веса 3 кН. На расстоянии 3 м от конца A к балке подвешен груз P веса 8 кН. Определить реакции опор, пренебрегая трением на блоке

Для просмотра изображения в полном размере нажмите на него
Балка AB длины 10 м и веса 2 кН лежит на двух опорах C и D. Опора C отстоит от конца A на 2 м, опора D от конца B-на 3 м. Конец балки A оттягивается

Решение задачи 3.7
(Мещерский И.В.)
