Однородный стержень AB, длина которого 1 м, а вес 20 Н, подвешен горизонтально на двух параллельных веревках AC и BD. К стержню в точке E на расстоянии AE=¹/₄ м подвешен груз P=120 Н. Определить натяжения веревок T_C и T_D

Для просмотра изображения в полном размере нажмите на него

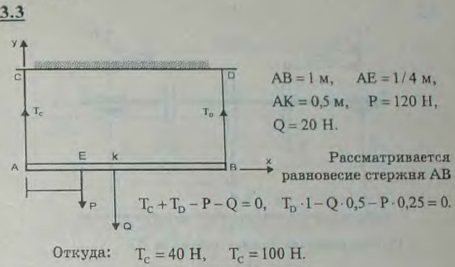

Решение задачи 3.3
(Мещерский И.В.)
