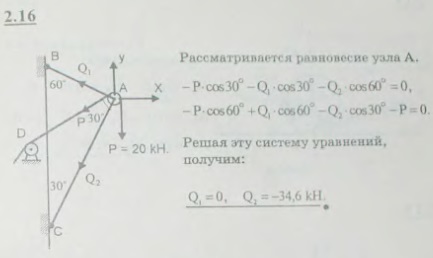

Груз P=20 кН поднимается магазинным краном BAC посредством цепи, перекинутой через блок A и через блок D, который укреплен на стене так, что угол CAD=30°. Углы между стержнями крана: ABC=60°, ACB=30°. Определить усилия Q1 и Q2 в стержнях AB и AC.

Для просмотра изображения в полном размере нажмите на него

Груз P=20 кН поднимается магазинным краном BAC посредством цепи, перекинутой через блок A и через блок D, который укреплен на стене так, что

Решение задачи 2.16
(Мещерский И.В.)

<< Предыдущее

Следующее >>

2.14. Груз веса 25 Н удерживается в равновесии двумя веревками, перекинутыми через блоки и натягиваемыми грузами. Один из этих грузов весит 20 Н; синус угла, образуемого соответствующей веревкой с вертикалью, равен 0,6. Пренебрегая трением на блоках, определить величину p второго груза и угол α, образуемый второй веревкой с вертикальной линией. Весом веревки пренебречь.

2.15. К веревке AB, один конец которой закреплен в точке A, привязаны в точке B груз P и веревка BCD, перекинутая через блок; к концу ее D привязана гиря Q веса 100 Н. Определить, пренебрегая трением на блоке, натяжение T веревки AB и величину груза P, если в положении равновесия углы, образуемые веревками с вертикалью BE, равны: α=45°, β=60°.

2.17. Два одинаковых цилиндра I веса P каждый подвешены на нитях к точке O. Между ними лежит цилиндр II веса Q. Вся система находится в равновесии. Цилиндры I не касаются друг друга. Определить зависимость между углом α, образованным нитью с вертикалью, и углом β, образованным прямой, проходящей через оси цилиндров I и II, с вертикалью.

2.18. На двух взаимно перпендикулярных гладких наклонных плоскостях AB и BC лежит однородный шар O веса 60 Н. Определить давление шара на каждую плоскость, зная, что плоскость BC составляет с горизонтом угол 60°
