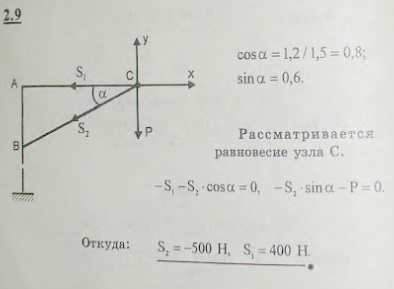

Уличный фонарь веса 300 Н подвешен к вертикальному столбу с помощью горизонтальной поперечины AC=1,2 м и подкоса BC=1,5 м. Найти усилия S1 и S2 в стержнях AC и BC, считая крепления в точках A, B и C шарнирными.

Для просмотра изображения в полном размере нажмите на него

Уличный фонарь веса 300 Н подвешен к вертикальному столбу с помощью горизонтальной поперечины AC=1,2 м и подкоса BC=1,5 м. Найти усилия S1 и

Решение задачи 2.9
(Мещерский И.В.)

<< Предыдущее

Следующее >>

2.7. На рисунках a, б и в, как и в предыдущей задаче, схематически изображены стержни, соединенные между собой, с потолком и стенами посредством шарниров. К шарнирным болтам B, F и K подвешены грузы Q=1000 Н. Определить усилия в стержнях для случаев: а) α=β=45°; б) α=30°, β=60°; в) α=60°, β=30°.

2.8. Уличный фонарь подвешен в точке B к середине троса ABC, прикрепленного концами к крюкам A и C, находящимся на одной горизонтали. Определить натяжения T1 и T2 в частях троса AB и BC, если вес фонаря равен 150 Н, длина всего троса ABC равна 20 м и отклонение точки его подвеса от горизонтали BD=0,1 м. Весом троса пренебречь.

2.10. Электрическая лампа веса 20 Н подвешена к потолку на шнуре AB и затем оттянута к стене веревкой BC. Определить натяжения: TA шнура AB и TC веревки BC, если известно, что угол α=60°, а угол β=135°. Весом шнура и веревки пренебречь.

2.11. Мачтовый кран состоит из стрелы AB, прикрепленной шарниром A к мачте, и цепи CB. К концу B стрелы подвешен груз P=2 кН; углы BAC=15°, ACB=135°. Определить натяжение T цепи CB и усилие Q в стреле AB.
