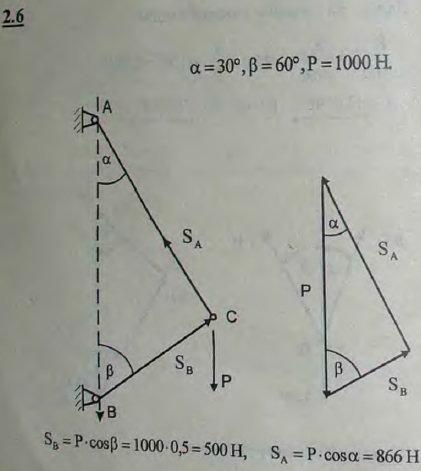

Стержни AC и BC соединены между собой и с вертикальной стеной посредством шарниров. На шарнирный болт C действует вертикальная сила P=1000 Н. Определить реакции этих стержней на шарнирный болт C, если углы, составляемые стержнями со стеной, равны: α=30° и β=60°.

Для просмотра изображения в полном размере нажмите на него
Стержни AC и BC соединены между собой и с вертикальной стеной посредством шарниров. На шарнирный болт C действует вертикальная сила P=1000 Н

Решение задачи 2.6
(Мещерский И.В.)
