Задание Д.14 вариант 30. r1=15 см, r2=36 см, r3=10 см, r4=20 см P=600 Н, подлежит определению: Q;

Для просмотра изображения в полном размере нажмите на него

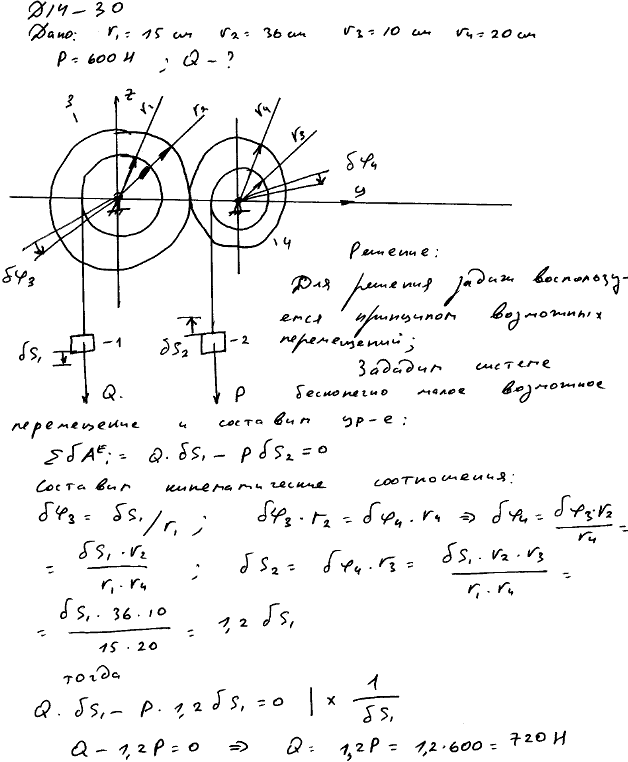

Изображение 0 к задаче
Для просмотра изображения в полном размере нажмите на него

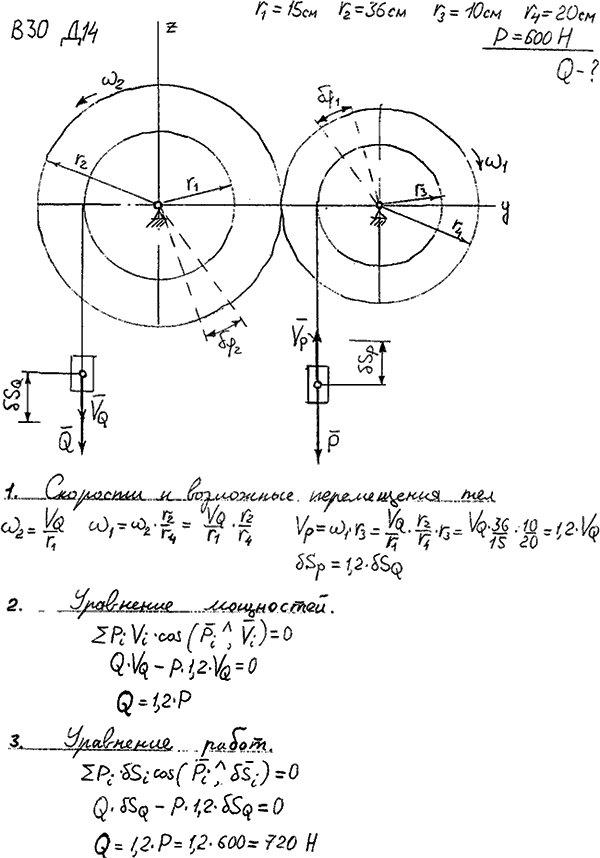

Задание Д.14 вариант 30. r1=15 см, r2=36 см, r3=10 см, r4=20 см P=600 Н, подлежит определению: Q;

Решение задачи 14.30
(Яблонский)
