Задание К.7 вариант 1. OM=18sin(πt/4); φe(t)=2t3-t2; t1=2/3 c; a=25 см;

Для просмотра изображения в полном размере нажмите на него

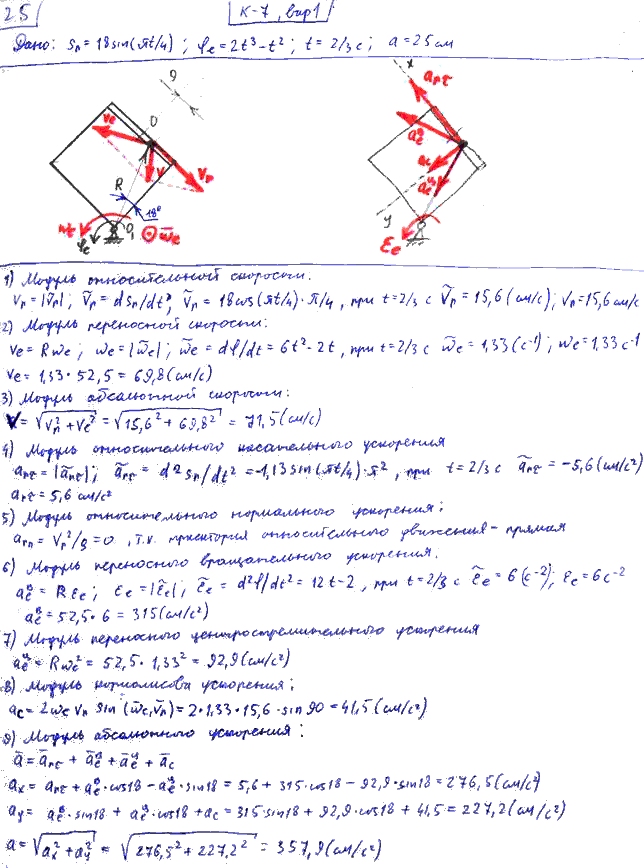

Изображение 0 к задаче
Для просмотра изображения в полном размере нажмите на него
Задание К.7 вариант 1. OM=18sin πt/4); φe(t =2t^3-t2; t1=2/3 c; a=25 см;

Решение задачи 7.1
(Яблонский)
<< Предыдущее Следующее >>
Яблонский задание К.7. Определение абсолютной скорости и абсолютного ускорения точки Точка M движется относительно тела D. По заданным уравнениям относительного движения точки M и движения тела D определить для момента времени t=t1 абсолютную скорость и абсолютное ускорение точки M. Схемы механизмов показаны на рис. 99-101, а необходимые для расчета данные приведены в таблице 34. Примечания. Для каждого варианта положение точки M на схеме соответствует положительному значению sr; в вариантах 5, 10, 12, 13, 20-24, 28-30 OM=sr-дуга окружности; на схемах 5, 10, 12, 21, 24 OM-дуга, соответствующая меньшему центральному углу. Относительное движение точки M в вариантах 6 и 27 и движение тела D в вариантах 23 и 29 определяются уравнениями, приведенными в последнем столбце табл. 34. Пример решения; Вариант 1; Вариант 2; Вариант 3; Вариант 4; Вариант 5; Вариант 6; Вариант 7; Вариант 8; Вариант 9; Вариант 10; Вариант 11; Вариант 12; Вариант 13; Вариант 14; Вариант 15; Вариант 16; Вариант 17; Вариант 18; Вариант 19; Вариант 20; Вариант 21; Вариант 22; Вариант 23; Вариант 24; Вариант 25; Вариант 26; Вариант 27; Вариант 28; Вариант 29; Вариант 30; К7 пример 1. Дано: схема механизма (рис. 102), sr=ОМ=16-8cos 3пt см; φe=0,9t2-9t3 рад; t1=2/9 c. Задание К.7 вариант 2. OM=20sin πt; φe(t)=0,4t2 + t; t1=5/3 c; R=20 см; Задание К.7 вариант 3. OM=6t3; φe(t)=2t + 0,5t2; t1=2 c; a=30 см;
