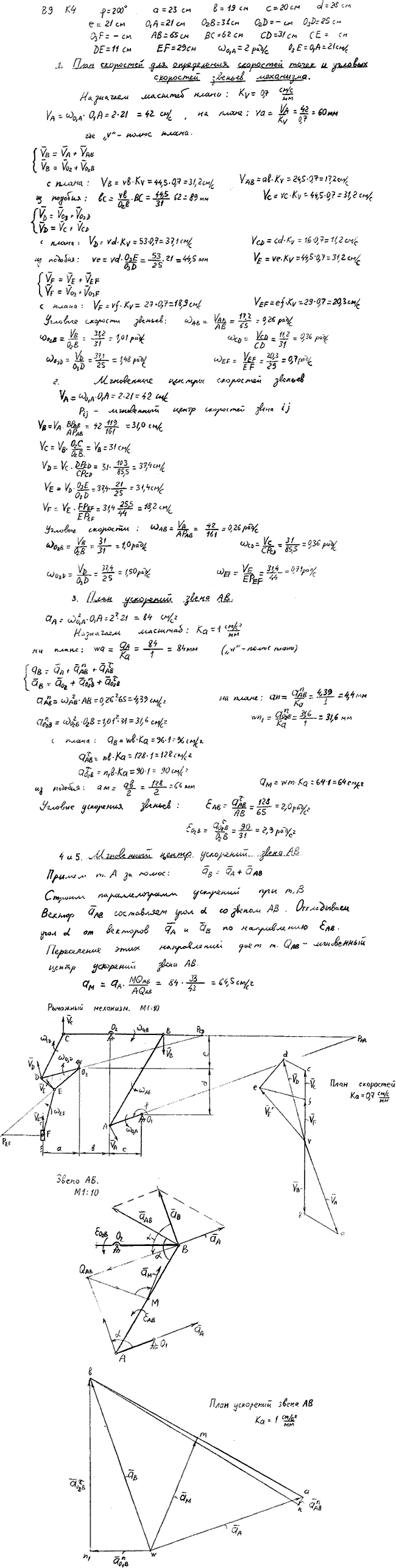

Задание К.4 вариант 9. φ=200 град, a=23 см, b=19 см, c=20 см, d=28 см, e=21 см, O1A=21 см, O2B=31 см, O3D=25 см, AB=65 см, BC=62 см, CD=31 см, DE=11 см, EF=29 см
Для просмотра изображения в полном размере нажмите на него  |
Решение задачи 4.9
(Яблонский)
