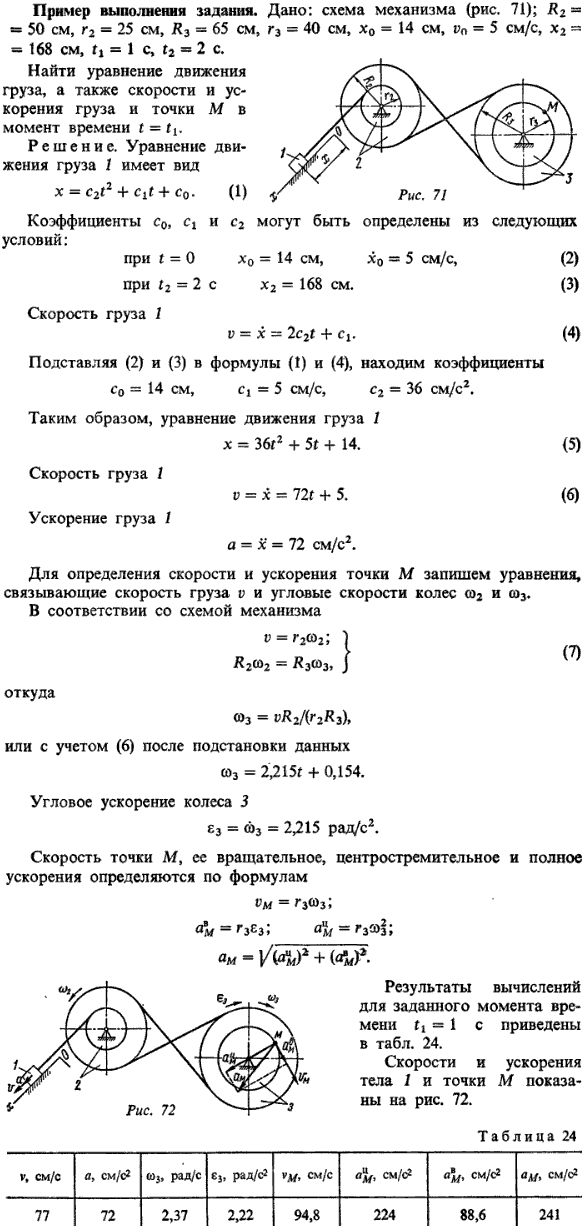

К.2 пример 1. Дано: схема механизма (рис. 71); R2=50 см, r2=25 см, R3=65 см, r3=40 см, x0=14 см, v0=5 см/с, x2=168 см, t1=1 c, t2=2 c. Найти уравнение движения груза, а также скорости и ускорения груза и точки M в момент времени t=t1.

Для просмотра изображения в полном размере нажмите на него
К.2 пример 1. Дано: схема механизма рис. 71 ; R2=50 см, r2=25 см, R3=65 см, r3=40 см, x0=14 см, v0=5 см/с, x2=168 см, t1=1 c, t2=2 c. Найти уравнение

Решение задачи 1
(Яблонский)
<< Предыдущее Следующее >>
Задание К.1 вариант 30. x(t)=2cos(πt2/3)-2, y(t)=-2sin(πt2/3) + 3, t1=1 с Яблонский задание К.2. Определение скоростей и ускорений точек твердого тела при поступательном и вращательном движениях. Движение груза 1 должно описываться уравнением x=c2t2 + c1t + c0, (1) где t-время, с; c0-2-некоторые постоянные. В начальный момент времени (t=0) координата груза должна быть x0, а его скорость-v0. Кроме того, необходимо, чтобы координата груза в момент времени t=t2 была равна x2. Определить коэффициенты c0, c1 и c2, при которых осуществляется требуемое движение груза 1. Определить также в момент времени t=t1 скорость и ускорение груза и точки M одного из колес механизма. Схемы механизмов показаны на рис. 68-70, а необходимые данные приведены в табл. 23. Пример решения; Вариант 1; Вариант 2; Вариант 3; Вариант 4; Вариант 5; Вариант 6; Вариант 7; Вариант 8; Вариант 9; Вариант 10; Вариант 11; Вариант 12; Вариант 13; Вариант 14; Вариант 15; Вариант 16; Вариант 17; Вариант 18; Вариант 19; Вариант 20; Вариант 21; Вариант 22; Вариант 23; Вариант 24; Вариант 25; Вариант 26; Вариант 27; Вариант 28; Вариант 29; Вариант 30; Задание К.2 вариант 1. R2=60 см, r2=45 см, R3==36 см, x0=2 см, v0=12 см/с, x2=173 см, t2=3 с, t1=2 с Задание К.2 вариант 2. R2=80 см, R3==60 см, r3=45 см, x0=5 см, v0=10 см/с, x2=41 см, t2=2 с, t1=1 с
