Задание С7 вариант 1.
Силы: Q=2 кН, G=20 кН,
Размеры: a=20 см, b=30 см, c=10 см, R=15 см, r=5 см

Для просмотра изображения в полном размере нажмите на него
Изображение 0 к задаче
Для просмотра изображения в полном размере нажмите на него
Изображение 1 к задаче
Для просмотра изображения в полном размере нажмите на него

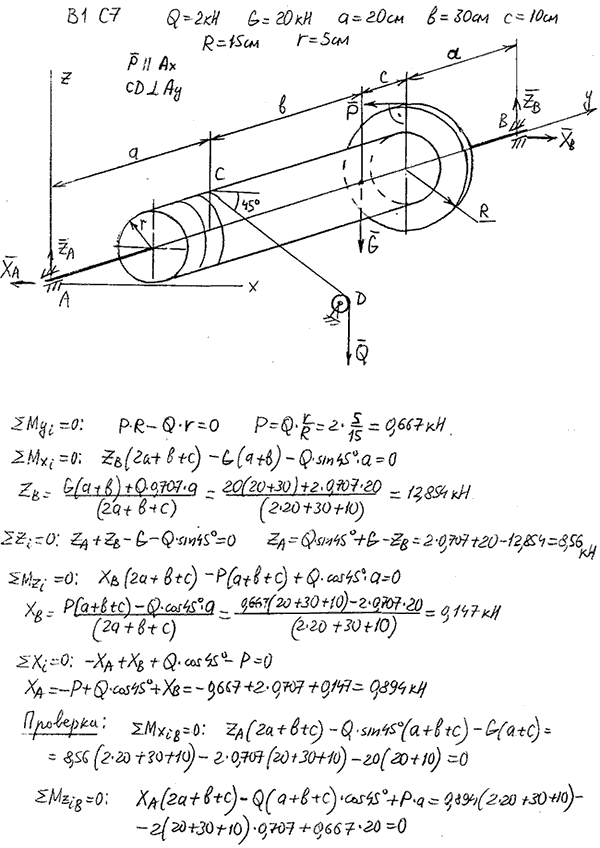

Задание С7 вариант 1. Силы: Q=2 кН, G=20 кН, Размеры: a=20 см, b=30 см, c=10 см, R=15 см, r=5 см

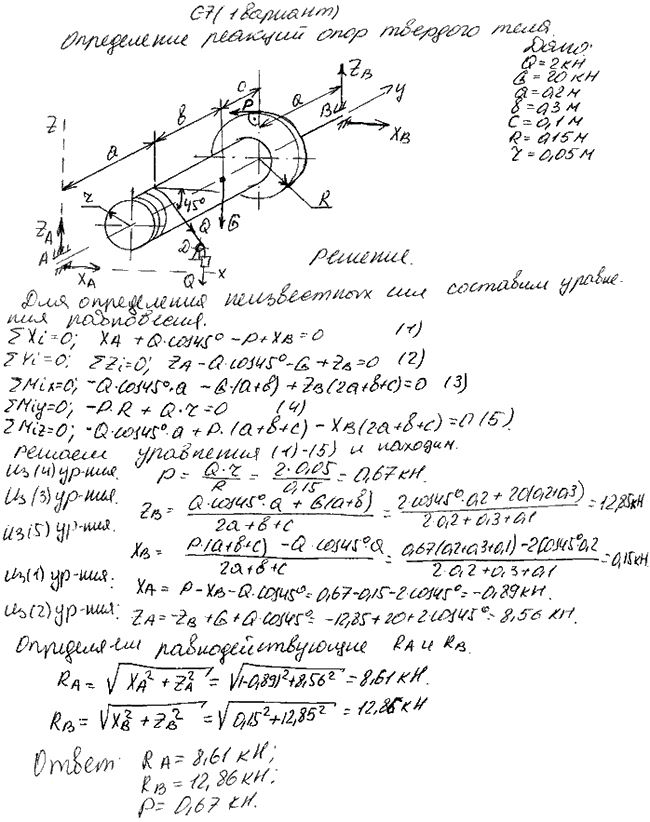

Решение задачи 7.1
(Яблонский)
<< Предыдущее Следующее >>
Яблонский. Задание C.7. Определение реакций опор твердого тела. Найти реакции опор конструкции. Схемы конструкций показаны рис. 44-46. Необходимые для расчета данные приведены в табл. 14. Примечания: 1. Считать, что в вариантах 16, 18, 22-26 петли не препятствуют перемещению рамы вдоль AB. 2. В вариантах 20 и 21 соприкасающиеся поверхности считать абсолютно гладкими. Пример решения; Вариант 1; Вариант 2; Вариант 3; Вариант 4; Вариант 5; Вариант 6; Вариант 7; Вариант 8; Вариант 9; Вариант 10; Вариант 11; Вариант 12; Вариант 13; Вариант 14; Вариант 15; Вариант 16; Вариант 17; Вариант 18; Вариант 19; Вариант 20; Вариант 21; Вариант 22; Вариант 23; Вариант 24; Вариант 25; Вариант 26; Вариант 27; Вариант 28; Вариант 29; Вариант 30; С7 пример 1. Дано: рама ABCD весом G=1 кН, P=2 кН, P || Ay, AD=BC=60 см, AB=CD=100 см, α=30°, β=60° (рис. 47). Найти реакции опор А и В (A-шаровой шарнир, B-петля) Задание С7 вариант 2. Силы: Q=4 кН, G=2 кН, Размеры: a=20 см, b=10 см, c=30 см, R=10 см, r=10 см Задание С7 вариант 3. Силы: Q=20 кН, G=18 кН, Размеры: a=400 см, b=400 см, c=450 см
