Задачи по теоретической механике с решениями

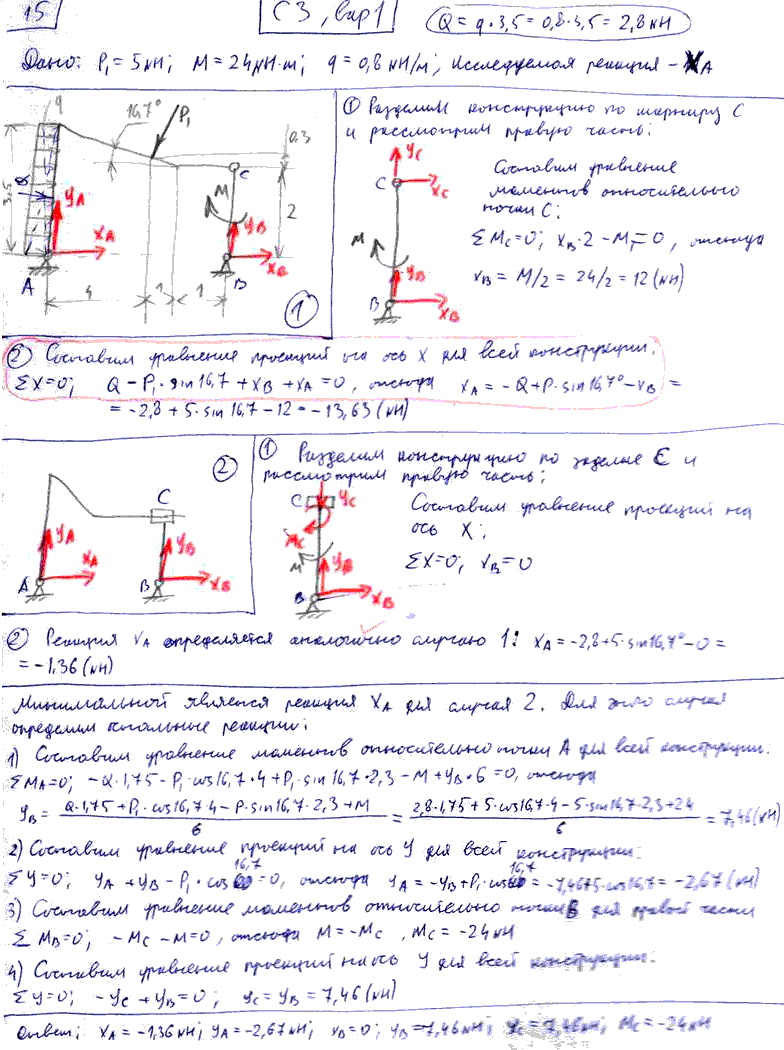

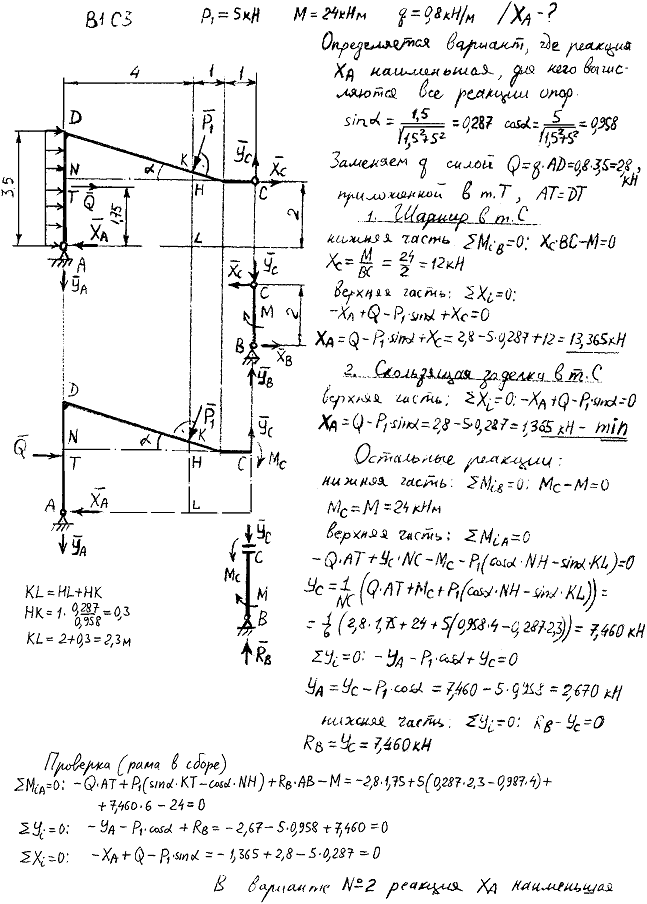

Задание C3 вариант 1. P
1
=5 кН; M=24 кН*м; q=0,8 кН/м; исследуемая реакция X
A
; вид скользящей заделки
Для просмотра изображения в полном размере нажмите на него
Для просмотра изображения в полном размере нажмите на него
Для просмотра изображения в полном размере нажмите на него
Решение задачи 3.1
(Яблонский)
<< Предыдущее
Следующее >>
Яблонский. Задание С.3. Определение реакций опор составной конструкции (система двух тел). Конструкция состоит из двух частей. Установить, при каком способе соединения частей конструкции модуль реакции, указанной в таблице 5, наименьший, и для этого варианта соединения определить реакции опор, а также соединения С. На рисунке 17-19 показан первый способ соединения-с помощью шарнира C. Второй способ соединения-с помощью скользящей заделки, схемы которой показаны в таблице 6. Пример решения; Вариант 1; Вариант 2; Вариант 3; Вариант 4; Вариант 5; Вариант 6; Вариант 7; Вариант 8; Вариант 9; Вариант 10; Вариант 11; Вариант 12; Вариант 13; Вариант 14; Вариант 15; Вариант 16; Вариант 17; Вариант 18; Вариант 19; Вариант 20; Вариант 21; Вариант 22; Вариант 23; Вариант 24; Вариант 25; Вариант 26; Вариант 27; Вариант 28; Вариант 29; Вариант 30;
С3 пример 1. Дана схема конструкции (рис. 20); P1=5 кН, P2=7 кН; M=22 кН*м; q=2 кН/м; α=60°. Определить реакции опор, а также соединения C для того способа сочленения (шарнир или скользящая заделка), при котором модуль реакции опоры A наименьший.
Задание C3 вариант 2. P1=6 кН; P2=10 кН; M=22 кН*м; q=1 кН/м; исследуемая реакция RA; вид скользящей заделки
Задание C3 вариант 3. P1=7 кН; P2=9 кН; M=20 кН*м; q=1,2 кН/м; исследуемая реакция RB; вид скользящей заделки
