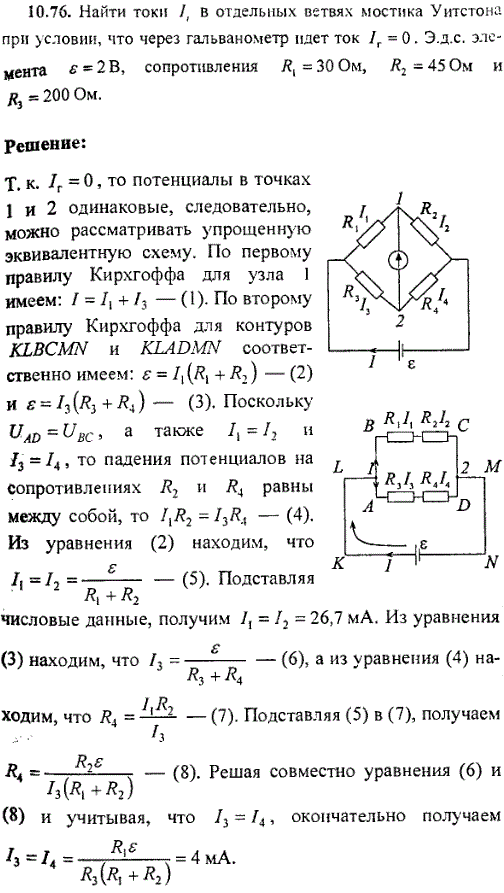

Найти токи I_i в отдельных ветвях мостика Уитстона (рис. 41) при условии, что через гальванометр идет ток I_г=0. Эдс элемента ε=2 B, сопротивления R₁=30 Ом, R₂=45 Ом и R₃=200 Ом.

Для просмотра изображения в полном размере нажмите на него

Решение задачи 10.76
(Волькенштейн В.С.)

<< Предыдущее

Следующее >>

10.74 В цепь, состоящую из медного провода площадью поперечного сечения S1=3 мм2, включен свинцовый предохранитель площадью поперечного сечения S2=1 мм2. На какое повышение температуры Δt1 медного провода при коротком замыкании цепи рассчитан предохранитель? Считать, что при коротком замыкании вследствие кратковременности процесса все выделившееся тепло идет на нагревание цепи. Начальная температура предохранителя t0=17° C.

10.75 Найти количество теплоты Qτ, выделившееся в единицу времени в единице объема медного провода при плотности тока j=300 кА/м2.

10.77 Эдс элементов ε1=2,1 В и ε2=1,9 B, сопротивления R1=45 Ом, R2=10 Oм и R3=10 Ом (рис. 42). Найти токи Ii во всех участках цепи.

10.78 Какая разность потенциалов U получается на зажимах двух элементов, включенных параллельно, если их эдс ε1=1,4 В и ε2=1,2 В и внутреннее сопротивление r1=0,6 Ом и r2=0,4 Ом?
