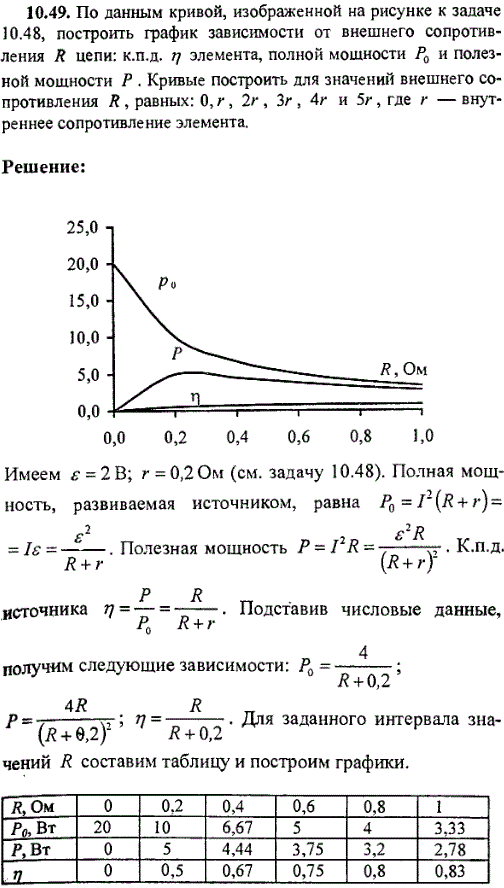

По данным кривой, изображенной на рисунке к задаче 10.48, построить график зависимости от внешнего сопротивления R цепи: кпд η элемента, полной мощности P0 и полезной мощности P. Кривые построить для значений внешнего сопротивления R, равных: 0, r, 2r, 3r, 4r и 5r, где r-внутреннее сопротивление элемента.

Для просмотра изображения в полном размере нажмите на него
По данным кривой, изображенной на рисунке к задаче 10.48, построить график зависимости от внешнего сопротивления R цепи: кпд η элемента, полной

Решение задачи 10.49
(Волькенштейн В.С.)
<< Предыдущее Следующее >>
10.47 Найти внутреннее сопротивление r генератора, если известно, что мощность P, выделяющаяся во внешней цепи, одинакова при внешних сопротивлениях R1=5 Ом и R2=0,2 Ом. Найти кпд η генератора в каждом из этих случаев. 10.48 На графике дана зависимость полезной мощности P от тока I в цепи. По данным этой кривой найти внутреннее сопротивление r и эдс ε элемента. Построить график зависимости от тока I в цепи кпд η элемента и падения потенциала U во внешней цепи. 10.50 Элемент замыкают сначала на внешнее сопротивление R1=2 Ом, а затем на внешнее сопротивление R2=0,5 Ом. Найти эдс ε элемента и его внутреннее сопротивление r, если известно, что в каждом из этих случаев мощность, выделяющаяся во внешней цепи, одинакова и равна P=2,54 Вт. 10.23 Два последовательно соединенных элемента с одинаковыми эдс ε1=ε2=2 В и внутренними сопротивлениями r1=1 Ом и r2=1,5 Ом замкнуты на внешнее сопротивление R=0,5 Ом. Найти разность потенциалов U на зажимах каждого элемента.
